| УЗЕЛ КОНТАКТНЫХ ТРАВЕРС ЭЛЕКТРОМАГНИТНОГО КОММУТАЦИОННОГО АППАРАТА |  |
Номер публикации патента: 2170973 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01H001/20 H01H009/30 | | Аналоги изобретения: | SU 1791868 A1, 30.01.1993. SU 578658 A, 24.10.1977. SU 1820956 A1, 07.06.1993. DE 19755930 A1, 24.06.1999. |
| Имя заявителя: | Сейфулов Рашид Ваисович | | Патентообладатели: | ЗАО "Уралэлектро К" |
Реферат | |

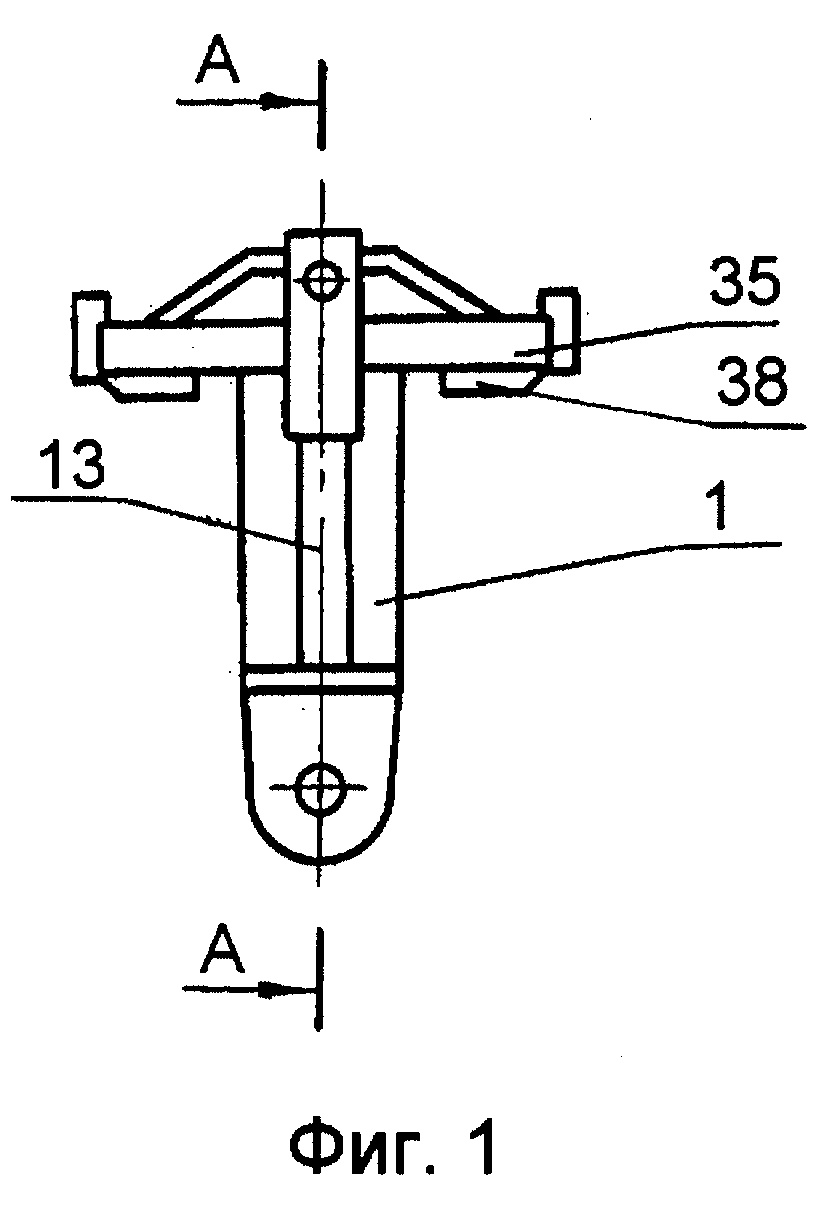

Изобретение относится к области электротехники, а именно к низковольтному аппаратостроению, и может быть использовано в конструкции контакторов и пускателей. Узел контактных траверс электромагнитного коммутационного аппарата выполнен составным из двух симметричных полых частей, соединенных в зоне опорной части контактной пружиной, подвижных мостиковых контактов, по крайней мере у части которых каждая полая часть траверсы выполнена с выступом и расположенным на ее опорной поверхности окном, а контактная пружина расположена в полых частях и зафиксирована выступами, контактный мостик расположен на опорной поверхности траверсы. Подвижные мостиковые контактные узлы выполнены с контактными мостиками с серебросодержащими контактными накладками и скобой, имеющей перемычку и свободные концы, расположенные в указанных окнах, скоба связана с контактной пружиной и контактным мостиком и размещена в полости траверсы с ориентацией свободных концов кверху. Контактная пружина установлена на внутреннюю поверхность перемычки скобы. Новым является то, что по крайней мере часть серебросодержащих контактных накладок по крайней мере части подвижных мостиковых контактных узлов выполнена по крайней мере в пределах четверти их высоты со стороны контактной поверхности с переменным поперечным сечением, а по крайней мере одна серебросодержащая накладка выполнена со скосом контактной поверхности, площадь горизонтальной проекции которого составляет не менее 15% от общей площади горизонтальной проекции контактной накладки. Технический результат, обеспечиваемый изобретением, состоит в повышении механической и коммутационной износостойкости за счет снижения расхода серебра для обеспечения требуемого ресурса по коммутационной износостойкости. 3 з.п. ф-лы, 13 ил.
|
