ЕР 1102291 А1, 23.05.2001. SU 989605 A1, 15.01.1983. DE 29616957 U1, 14.11.1996. ЕР 1376631 A1, 02.01.2004. DE 19734636 A, 18.02.1999.
Имя заявителя:
СИМОН, С.А. (ES)
Изобретатели:
КАПЕЛЬЯ Хоакин Ауберт (ES)
Патентообладатели:
СИМОН, С.А. (ES)
Приоритетные данные:
02.12.2005 ES 200502993
Реферат

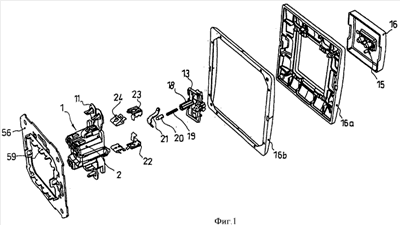

Многофункциональный электрический механизм предназначен для использования в применениях внутренней проводки и в корпусах поверхностного монтажа и состоит из корпуса (1), прикрепленного к опорному кольцу (56) и снабженного внешней операционной клавишей (16). В полой внутренней области корпуса (1) расположены взаимозаменяемые наборы контактов (22, 23, 24, 30, 32 и 34) для реализации различных применений механизма в качестве переключателя. Корпус (1) характеризуется боковыми креплениями (2). Рокер (13) передает давление, прикладываемое к клавише (16), к качающемуся контакту (21) и характеризуется двумя шарнирами (18) при одном качающемся контакте (21). Замкнутый контакт (23) перекрестного переключателя получают посредством пайки мягким припоем, обеспечивают перегородкой (53) в качестве защиты от образования электрической дуги. Предлагается система крепления контактов и способ блокировки клавиш (11) быстрого соединения при использовании в конструкции контрольной сигнальной лампы (5), контакты которой благодаря ее повороту из одного положения в другое обеспечивают возможность изменения ее функционирования между контрольной сигнальной лампой и освещением. Механизм может быть извлечен из передней части без необходимости удаления опорного кольца (56). Технический результат - обеспечение возможности немедленной заменяемости элементов механизма. 24 з.п. ф-лы, 86 ил.
