КОМБИНИРОВАННАЯ ЭНЕРГОУСТАНОВКА С МОЛЕКУЛЯРНЫМ НАКОПИТЕЛЕМ ЭЛЕКТРОЭНЕРГИИ | |
Номер публикации патента: 2182383 | |
Редакция МПК: | 7 | Основные коды МПК: | H01G009/00 B60L011/02 | Аналоги изобретения: | ИВАНОВ А.М. и др. Гибридные энергетические установки для электробусов. - Машиностроение, 2000, №10, с.18-21. RU 17690 U1, 20.04.2001. US 5698905 А, 16.12.1997. US 6044922 А, 04.04.2000. US 5931757 А, 03.08.1999. JP 10285797, 23.10.1998. |
Имя заявителя: | Булавкин Вячеслав Васильевич | Изобретатели: | Булавкин В.В. Герасимов А.Ф. Джанибеков В.А. Коровяков Н.И. Никитин А.Н. Петухов В.А. Поляшов Л.И. | Патентообладатели: | Булавкин Вячеслав Васильевич Герасимов Аркадий Федорович Джанибеков Владимир Александрович Коровяков Николай Иванович Никитин Альберт Николаевич Петухов Владимир Алексеевич Поляшов Леонид Иванович |
Реферат | |

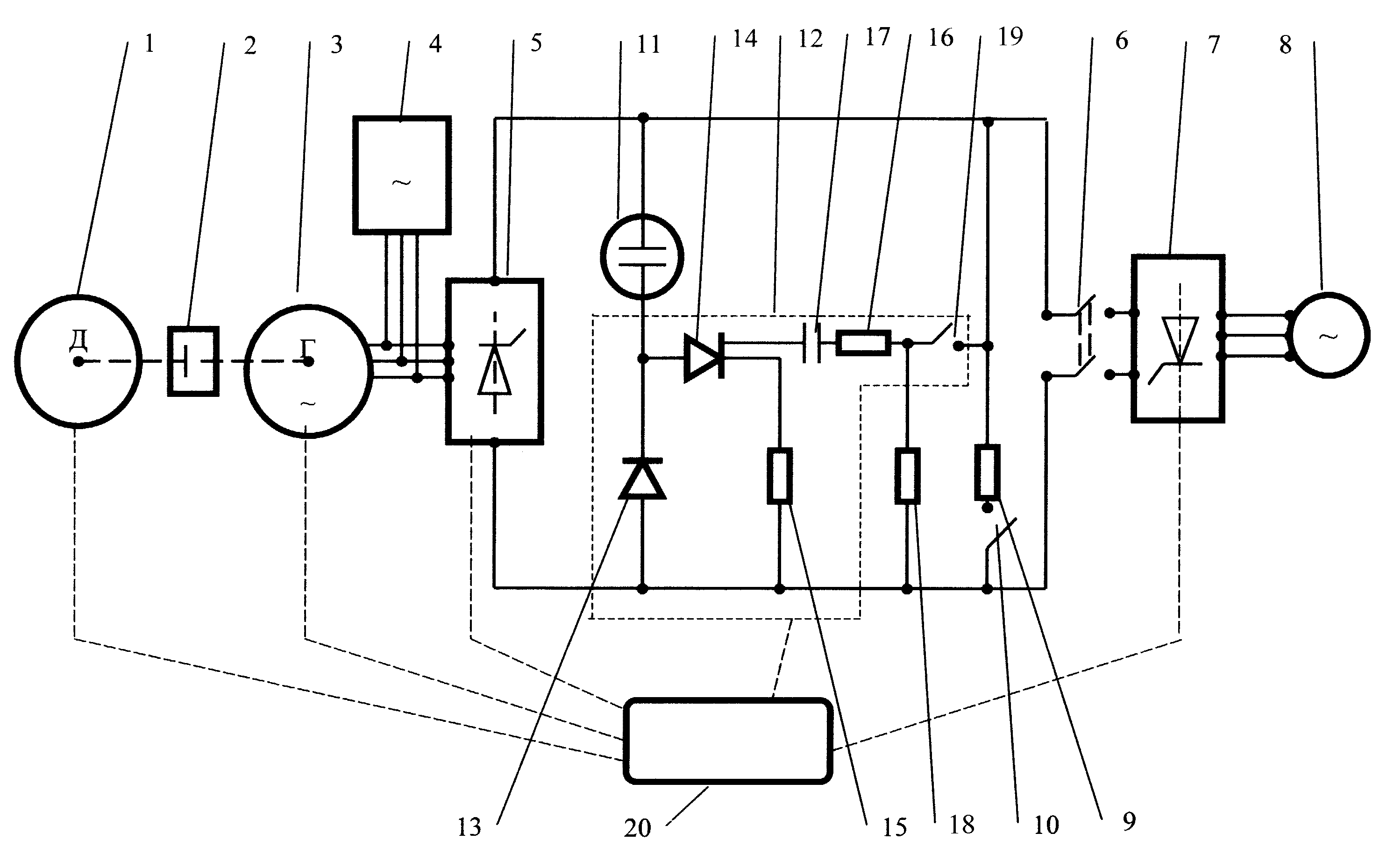

Изобретение относится к области электротехники и может быть использовано в комбинированных энергоустановках на основе конденсаторов с двойным электрическим слоем. Технический результат изобретения - повышение эффективности энергоустановки. Согласно изобретению состав энергоустановки входят приводной двигатель (1), механически сопряженный через редуктор или мультипликатор (2) с генератором переменного тока (3), к выводам которого подключены стационарный потребитель переменного тока (4) и управляемый выпрямитель (5), соединенный через управляемый размыкатель (6) с обратимым инвертором (7), к выходу которого подключен импульсный потребитель переменного тока (8). К выходу управляемого выпрямителя (5) подключены импульсный потребитель постоянного тока (9) с управляемым выключателем (10) и система накопления энергии, выполненная из последовательно соединенных молекулярного накопителя электроэнергии (11) и зарядно-разрядного устройства (12), состоящего из обратного диода (13), параллельно которому подключены соединенные последовательно тиристор (14) и первый токоограничивающий резистор (15), при этом управляющий электрод тиристора (14) через конденсатор (17) и второй токоограничивающий резистор (16) подключен к вспомогательному потребителю постоянного тока (18). Разветвленная система управления (20) способствует повышению эффективности энергоустановки за счет четкого подключения к ней различных потребителей. 8 з.п. ф-лы, 1 ил.
|
