SU 671664 А, 17.09.1980. SU 1365265 А1, 07.01.1988. RU 2250525 С1, 20.04.2005. RU 2174281 С1, 27.09.2001. RU 2231196 С2, 20.06.2004. RU 2138899 С1, 27.09.1999. RU 49392 U1, 10.11.2005. US 2718709 А, 27.09.1955. GB 1444900 А, 04.08.1976. US 3989966 А, 02.01.1976.
Имя заявителя:
Закрытое акционерное общество "Твин Трейдинг Компани" (RU)
Изобретатели:
Абрамов Яков Кузьмич (RU) Веселов Владимир Михайлович (RU) Залевский Виктор Михайлович (RU) Евдокимов Владимир Дмитриевич (RU) Тамурка Виталий Григорьевич (RU) Миронов Борис Иванович (RU) Володин Вениамин Сергеевич (RU) Талеева Елена Владимировна (RU) Рассолов Александр Федорович (RU)
Патентообладатели:
Закрытое акционерное общество "Твин Трейдинг Компани" (RU)
Реферат

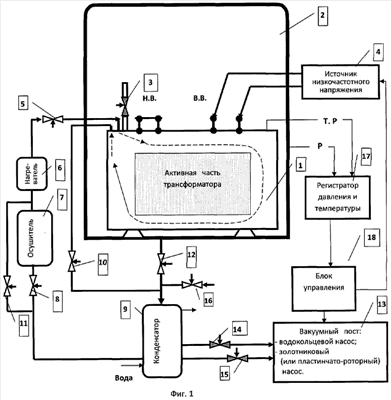

Изобретение относится к области электротехники, а точнее к технологии производства электрических машин, и может быть использовано, преимущественно, в трансформаторостроении, а также при производстве и ремонте электродвигателей. Согласно предлагаемому способу, нагрев изоляции в баке трансформатора производится воздушным теплоносителем и токами низкой частоты при подаче напряжения низкой частоты 1,0 Гц на высоковольтную обмотку при закороченной низковольтной обмотке, а цикличное вакуумирование бака проводят одно- или многоступенчатым скоростным вакуумированием с помощью ресивера и быстродействующего электроклапана за время до 10 с с последующей выдержкой под вакуумом до 10,0 мин и одно- или многоступенчатым сбросом вакуума до атмосферного давления напуском осушенного воздуха в бак трансформатора, а циклы повторяют до получения требуемого количества влаги в твердой изоляции. Многоступенчатое вакуумирование предотвращает механическую деформацию бака трансформатора и исключает образование дефектов в твердой изоляции из многослойных картонов и ДСП - растрескивание, расщепление и т.д. Для ускорение процесса сушки может быть использован обогреваемый вакуумный колпак. Режимы скоростного вакуумирования, объем ресивера и время достижения заданного давления рассчитываются по приведенным формулам. Технический результат от использования данного изобретения состоит в интенсификации процесса бездефектной сушки твердой изоляции для широкой номенклатуры трансформаторов по допустимому перепаду давления для бака. Сушка твердой изоляции может быть выполнена как на стадии изготовления трансформатора, так и при его эксплуатации во время замены масла. 2 з.п. ф-лы, 3 ил., 1 табл.
