Управляемые подмагничиванием электрические реакторы. / Под ред. д.т.н. проф. БРЯНЦЕВА A.M. - М.: Знак, 2004, с.221-232. RU 2335026 C1, 27.09.2008. RU 2282912 C2, 27.08.2006. SU 1810915 A1, 23.04.1993. GB 1168899 A, 29.10.1969.
Имя заявителя:
Брянцев Александр Михайлович (RU)
Изобретатели:
Брянцев Александр Михайлович (RU)
Патентообладатели:
Брянцев Александр Михайлович (RU)
Реферат

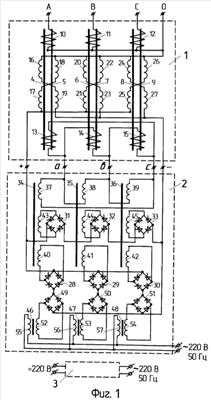

Использование: в области электротехники. Трехфазный управляемый подмагничиванием реактор содержит электромагнитную часть, преобразователь с управляемым выпрямителем и питающим трансформатором, имеющим первичные и вторичные обмотки, и систему автоматического управления. Электромагнитная часть содержит магнитопровод с шестью стержнями по два на каждую фазу сети, на стержнях расположены сетевые обмотки, обмотки управления и компенсационные обмотки, которые соединены с первичными обмотками питающего трансформатора. К входам управляемого выпрямителя присоединены вторичные обмотки питающего трансформатора преобразователя, к выходу управляемого выпрямителя подсоединены обмотки управления. Питающий трансформатор преобразователя выполнен трехобмоточным и имеет дополнительные вторичные обмотки. При этом, вторичные обмотки питающего трансформатора выполнены с разным числом витков, и их соотношение соответствует условию 12/w1<10, где w1 - число витков вторичных обмоток питающего трансформатора для управляемых выпрямителей стационарных режимов реактора, a w 2 - число витков вторичных обмоток питающего трансформатора для управляемых выпрямителей форсировки набора и сброса мощности. 2 ил.
