RU 2335026 C1, 27.09.2008. RU 2282912 C2, 27.08.2006. SU 1810915 A1, 23.04.1993. GB 1168899 A, 29.10.1969.
Имя заявителя:
Брянцев Александр Михайлович (RU)
Изобретатели:
Брянцев Александр Михайлович (RU)
Патентообладатели:
Брянцев Александр Михайлович (RU)
Реферат

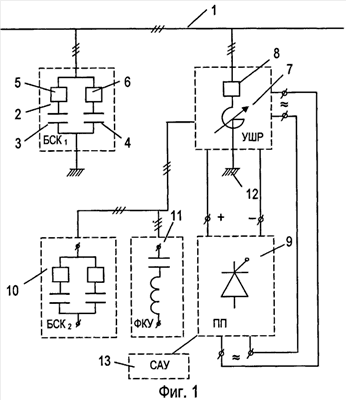

Изобретение относится к области электротехники. Технический результат заключается в обеспечении защиты от перенапряжений. Источник реактивной мощности (ИРМ) содержит трехфазную конденсаторную батарею, выполненную из подключенных через выключатели секций, трехфазный, управляемый подмагничиванием реактор (УШР) с шестью стержнями, причем стержни охвачены сетевыми обмотками, подключенными к сети высокого напряжения, и разделенными на части обмотками управления, фильтры высших гармоник, управляемый выпрямитель, ввод для заземления, систему автоматического управления. При этом части обмоток управления включены в открытые двойные треугольники и соединены с трансформатором питания управляемого выпрямителя и фильтрами высших гармоник. Отличие от известных устройств заключается в том, что введена вторая трехфазная конденсаторная батарея, два открытых двойных треугольника частей обмоток управления соединены последовательно, общая точка последовательно соединенных двойных открытых треугольников подключена к вводу для заземления, а вторая трехфазная конденсаторная батарея подсоединена к обмоткам управления. 9 ил.
