Радио 8-9, 1946, с.17-18 рис.1. RU 2381585 C1, 10.02.2010. SU 1356020 A1, 30.11.1987. SU 524235 A, 05.08.1976. RU 2169407 C2, 10.05.2001. GB 447401, 11.05.1936. FR 1229432 A, 07.09.1960. FR 1320594 A, 08.03.1963. US 2310097 A, 02.02.1943. GB 594702 A, 19.11.1947.
Имя заявителя:
Аликов Сергей Владимирович (RU)
Изобретатели:
Аликов Сергей Владимирович (RU)
Патентообладатели:
Аликов Сергей Владимирович (RU)
Реферат

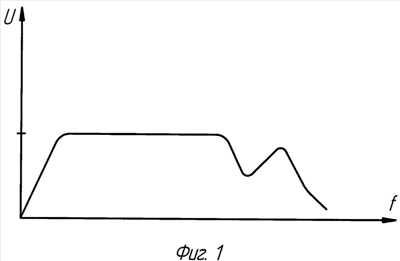

Изобретение относится к электротехнике, предназначено для применения в трансформаторах, используемых в устройствах и технических системах различного назначения. Технический результат состоит в улучшении амплитудно-частотных характеристик путем полного сглаживания на ней провалов и подъемов. В трансформаторе, содержащем магнитопровод, первичную обмотку, вторичную обмотку и соединенный с первичной обмоткой корректирующий конденсатор, согласно изобретению корректирующий конденсатор подсоединен параллельно части первичной обмотки таким образом, что первый вывод корректирующего конденсатора соединен с первым крайним выводом первичной обмотки, соединенным с источником переменного напряжения, а между местом соединения второго вывода корректирующего конденсатора с первичной обмоткой и вторым крайним выводом первичной обмотки расположена часть первичной обмотки. Во втором варианте используются два корректирующих конденсатора. Один из крайних выводов вторичной обмотки соединен с общим проводом. Корректирующие конденсаторы подключены параллельно частям первичной обмотки таким образом, что первый вывод первого корректирующего конденсатора подключен к первому крайнему выводу первичной обмотки, соединенному с генератором переменного напряжения. Между местом подключения первого вывода второго корректирующего конденсатора и первым крайним выводом первичной обмотки расположена часть первичной обмотки. Между местом подключения вторых выводов первого и второго корректирующих конденсаторов и вторым крайним выводом первичной обмотки расположена другая часть первичной обмотки. 2 н. и 4 з.п. ф-лы, 6 ил.
