JP 59013313 А, 24.05.1984. GB 2013000 А, 01.08.1979. RU 2343623 С1, 10.01.2009. US 4346340 А, 24.08.1982. Ленк Дж. Электронные схемы: Практическое руководство, пер. с англ. - М.: Мир, 1985, с.148-149, рис.15. 13 а,б).
Имя заявителя:
СИМЕНС ТРАНСФОРМЕРЗ ОСТРИА ГМБХ УНД КО КГ (AT)
Изобретатели:
ХАМБЕРГЕР Петер (AT) ЛЯЙКЕРМОЗЕР Альберт (AT)
Патентообладатели:
СИМЕНС ТРАНСФОРМЕРЗ ОСТРИА ГМБХ УНД КО КГ (AT)
Реферат

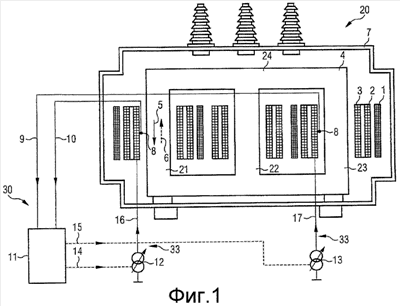

Изобретение относится к электротехнике, к электрическим трансформаторам. Технический результат состоит в упрощении снижения нагревания сердечника и эмиссии помех, обусловленных постоянным магнитным потоком в сердечнике. Электрический трансформатор (20) с компенсацией постоянного потока имеет магнитомягкий сердечник (4), на котором, дополнительно к первичной и вторичной обмотке (1, 2), размещена компенсационная обмотка (3). Эта обмотка связана с устройством (12, 13) управления током, которое согласно управляющему сигналу (14, 15), который предоставляет устройство (30) измерения магнитного поля из измерения магнитного потока, связанного с током в первичной или вторичной обмотках, вводит в компенсационную обмотку (3) компенсационный ток (16, 17) таким образом, что его действие в сердечнике (4) направлено противоположно магнитному постоянному потоку (5). 8 з.п. ф-лы, 8 ил.
