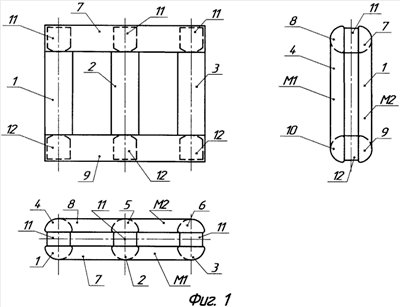

Изобретение относится к электротехнике и может быть использовано для управляемых подмагничиванием реакторов, устанавливаемых, например, в электрической сети для компенсации реактивной мощности, стабилизации напряжения, параллельной работы с конденсаторными батареями, повышения пропускной способности и др. Технический результат состоит в уменьшении расхода электротехнической стали, снижении потерь, трудозатрат при изготовлении и габаритов и массы. Электрический трехфазный реактор содержит магнитную систему из вертикальных стержней, горизонтальных ярем, магнитных шунтов, а также обмотки, размещенные на каждом стержне, и обмотки, охватывающие два соседних стержня, а также регулируемый источник постоянного напряжения. Магнитная система выполнена пространственной и состоит из двух трехфазных магнитопроводов, расположенных в параллельных плоскостях. Между магнитопроводами установлены дополнительные участки ярем в виде ферромагнитных вставок, соединяющих между собой магнитопроводы по горизонтальным ярмам. Сечение стали ферромагнитных вставок Sвст и стержней Sст связаны соотношением 0,8<(Sвст:Sст)<1,2. Ферромагнитные вставки могут быть выполнены шихтованными из листов конструкционной стали. 10 ил.
