АНТОНОВ М.В., ГЕРАСИМОВА Л.С. Технология производства электрических машин. - М.: Энергоиздат, 1982, с.483, рис.31.9. RU 56678 U1, 10.09.2006. RU 50713 U1, 20.01.2006. RU 2160477 С2, 10.12.2000. SU 1457050 А, 07.02.1989. SU 738039 А, 30.05.1980. ЕР 0111470 А2, 20.06.1984. ГОСТ 12965-85, Трансформаторы силовые масляные общего назначения классов напряжения 110-115 кВ. Технические условия.
Имя заявителя:
Школьников Вячеслав Александрович (RU), Автаев Петр Николаевич (RU), Ковалев Борис Фадеевич (RU)
Изобретатели:
Школьников Вячеслав Александрович (RU) Автаев Петр Николаевич (RU) Ковалев Борис Фадеевич (RU)
Патентообладатели:
Школьников Вячеслав Александрович (RU) Автаев Петр Николаевич (RU) Ковалев Борис Фадеевич (RU)
Реферат

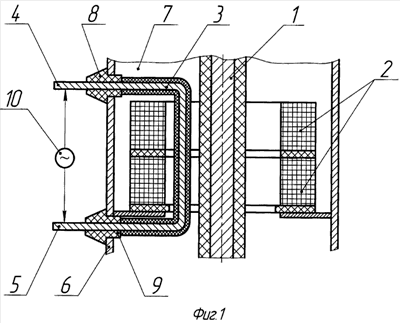

Изобретение относится к электротехнике, к силовым трансформаторам. Трансформатор содержит активную часть, а именно магнитопровод и обмотки. Активная часть помещена в бак, наполненный трансформаторным маслом. Внутри бака на отводах одной или нескольких обмоток активной части установлены встроенные трансформаторы тока или группы трансформаторов тока. Трансформатор содержит дополнительные токопроводы. Каждый из дополнительных токопроводов пропущен сквозь окно соответствующего трансформатора тока или группы трансформаторов тока. Концы каждого дополнительного токопровода выведены на наружную поверхность бака и изолированы от него посредством, например, проходных изоляторов. На наружную поверхность бака может быть выведен только один конец каждого токопровода, а второй электрически соединен с баком на его внутренней поверхности. Технический результат заключается в упрощении процесса поверки встроенных трансформаторов тока и в уменьшении экономических затрат на поверку. 2 н.п.ф-лы, 2 ил.
