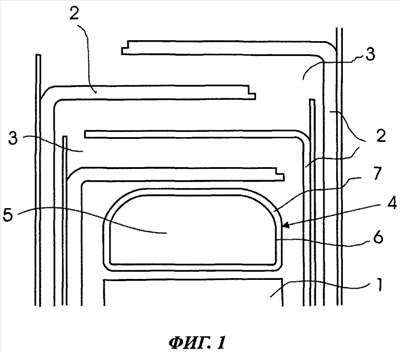

Изобретение относится к электротехнике и может быть использовано в высоковольтных трансформаторах. Технический результат состоит в понижении электростатического напряжения в критических областях снаружи защитного экрана, повышении механической прочности и тепловых характеристик. Высоковольтный трансформатор содержит сердечник, ярма и обмотки, расположенные в корпусе. Они погружены в трансформаторное масло и снабжены изолирующей структурой, содержащей средства для изолирования конца (1) высоковольтной обмотки. Изолирующие средства содержат защитный экран (4), размещенный над концом (1) обмотки, и структуру (2) из прессованного картона, выполненную в виде зигзагообразной структуры, размещенную вокруг конца (1) обмотки и указанного защитного экрана (4), который содержит сердечник (5), покрытый проводящим слоем (6) и непрерывным сплошным изолирующим слоем (7) снаружи проводящего слоя. Изолирующий слой (7) содержит соединенные сплошные изолирующие участки (701-708), по меньшей мере часть которых имеет различную толщину. Изобретение также относится к защитному экрану и способу изготовления такого экрана. 3 н. и 5 з.п. ф-лы, 3 ил.
