ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ

Номер публикации патента: 2406175

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2009102900/07

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H01F027/38 H01F030/12
Аналоги изобретения:	КАДОМСКАЯ К.П., ЛАПТЕВ О.И. Антирезонансные трансформаторы напряжения. Новости Электротехники. - С.-Пб., 6 (42), 2006, рис.1а. SU 1319158 А1, 23.06.1987. RU 2297062 С2, 10.04.2007. RU 2308779 С2, 20.10.2007. GB 512788 А, 26.09.1939. US 4513243 А, 23.04.1985. ОВЧИННИКОВ А.Г., СТЕПАНОВ Ю.А. Трансформаторы напряжения контроля изоляции 6-10 кВ. Новости Электротехники. - С.-Пб., 6 (24), 2003, рис.1, 2.

Имя заявителя:	ООО "АНТэлектро" (RU)
Изобретатели:	ТИЛЛИТТЕ Винсент (CH) РОКС Йенс (CH) ГИЗИ Стефан (DE) ХЕДЛУНД Роджер (SE) ЧАЛИКИЯ Герд (SE) МАЙЛИ Руди (CH)
Патентообладатели:	ООО "АНТэлектро" (RU)

Реферат

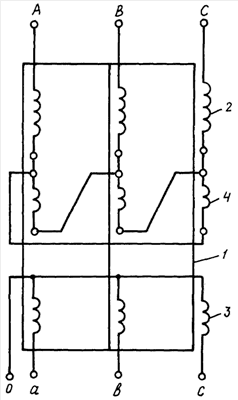

Изобретение относится к электротехнике и может быть использовано в измерительных трансформаторах напряжения. Технический результат состоит в уменьшении габаритов и упрощении конструкции за счет совмещения функций компенсационной обмотки. Трехфазный трансформатор напряжения содержит трехстержневой магнитопровод, первичную и вторичную обмотки, собранные по схеме симметричной трехлучевой звезды. Трехфазная компенсационная обмотка служит одновременно и для компенсации угловой погрешности и для замыкания намагничивающих токов третьей гармоники. Компенсационная обмотка собирается по схеме замкнутого равностороннего треугольника и включается со стороны нейтрали первичной обмотки. 1 ил.
