GB 525499 А, 29.08.1940. FR 2618517 A1, 27.01.1989. EP 0017868 A1, 29.10.1980. US 3893475 A, 08.07.1975. SU 953325 A, 23.08.1982. SU 191305 A, 02.03.1967. SU 576472 A, 24.10.1977.
Имя заявителя:
СТР МЭНЬЮФЭКЧУРИНГ ИНДАСТРИЗ ЛИМИТЕД (IN)
Изобретатели:
ВАКЧАУРЕ В.К. (IN)
Патентообладатели:
СТР МЭНЬЮФЭКЧУРИНГ ИНДАСТРИЗ ЛИМИТЕД (IN)
Приоритетные данные:
16.11.2005 IN 1426/MUM/2005
Реферат

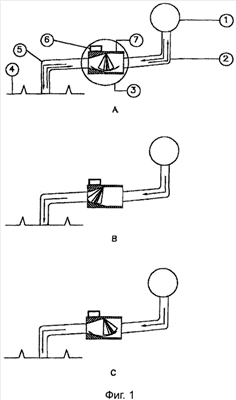

Изобретение относится к электротехнике и может быть использовано в высоковольтных масляных трансформаторах. Технический результат состоит в расширении функциональных возможностей путем обеспечения работы изолирующего клапана в двух режимах: изолирования расширителя и пропускания масла. Изолирующий клапан расширителя трансформатора содержит входную трубку (2) и выходную трубку (5), соединенные с прямоугольным корпусом (7) с рабочим органом (10), закрепленным на предназначенном для блокирования рабочего органа (10) одиночном валу (19), расположенном внутри прямоугольного корпуса (7). Рабочий орган (10) снабжен герметизирующей прокладкой (20) и выполнен с возможностью отклонения в сторону выходной трубки (5) с перекрыванием посредством герметизирующей прокладки (20) потока масла от расширителя (1) к баку (4) в случае разрушения бака или разрыва изолирующей прокладки трансформатора, или же в случае сливания масла. Рабочий орган (10) соединен с рукояткой (8), расположенной за пределами прямоугольного корпуса (7) и выполненной с возможностью поворота во время работы клапана против часовой стрелки, так что в таком положении исключена возможность перекрывания рабочим органом (10) потока масла от расширителя (1) во время фильтрования масла, или заправки или дозаправки бака (4) трансформатора маслом. За пределами прямоугольного корпуса (7) установлены две блокирующие пластины (13, 14). 2 н. и 3 з.п. ф-лы, 2 ил.
