Иофина Ольга Анатольевна (RU), Пестряева Людмила Михайловна (RU)
Изобретатели:
Иофина Ольга Анатольевна (RU) Пестряева Людмила Михайловна (RU) Лоханин Андрей Константинович (RU)
Патентообладатели:
Иофина Ольга Анатольевна (RU) Пестряева Людмила Михайловна (RU)
Реферат

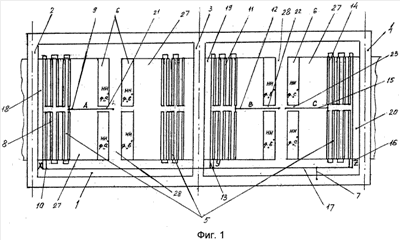

Изобретение относится к электротехнике, к трансформаторостроению и может найти применение в трехфазных трансформаторах, предназначенных для установки на подстанциях. Технический результат состоит в уменьшении уровня главной и межфазовой изоляции, а следовательно, уменьшении расхода материалов, а также сведении к минимуму потерь короткого замыкания и холостого хода. Трехфазный трансформатор содержит остов с, по крайней мере, тремя стержнями магнитопровода, на которых концентрически размещены обмотки высокого и низкого напряжения, и электропроводящие элементы. Обмотка высокого напряжения содержит, по крайней мере, одну часть по высоте и соединена в звезду, имеющую нейтраль. Каждая ее фаза имеет два конца, из которых первый конец линейный, а второй соединен с нейтралью. Обмотка высокого напряжения расположена ближайшей к стержню магнитопровода и выполнена, по крайней мере, с одним слоем. Линейный конец обмотки высокого напряжения расположен в, по крайней мере, одном горизонтальном канале, выполненном в обмотке низкого напряжения. Нейтраль соединена с магнитопроводом посредством, по крайней мере, одного электропроводящего элемента. Магнитопровод оперт на опорные изоляторы, нижние опорные металлические части которых заземлены. Кожух выполнен из металла и соединен с магнитопроводом посредством, по крайней мере, одного электропроводящего элемента. 3 з.п. ф-лы, 4 ил.
