US 5317299 А, 08.02.1972. RU 2082245 С1, 20.06.1997. RU 2115186 С1, 10.02.2005. RU 2115186 C1, 10.07.1998. RU 2125312 C1, 20.01.1999. CA 1231399 A, 12.01.1988. US 5202664 A, 13.04.1993.
Имя заявителя:
Федеральное государственное унитарное предприятие "Всероссийский электротехнический институт им. В.И. Ленина" (RU)
Изобретатели:
Чванов Вячеслав Александрович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Всероссийский электротехнический институт им. В.И. Ленина" (RU)
Реферат

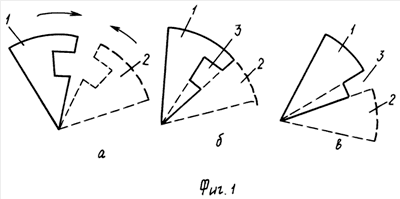

Изобретение относится к электротехнике, к электроиндукционной аппаратуре и предназначено для использования в трансформаторах, преимущественно преобразовательных, и реакторах переменного тока, особенно высокочастотных. Технический результат состоит в уменьшении потерь, массы и габаритов за счет устранения зазоров между частями (пластинами) магнитного сердечника, а также в улучшении технологичности сборки. Магнитный сердечник цилиндрической формы образован по меньшей мере двумя цилиндрическими частями, верхней и нижней. Цилиндры верхней и нижней частей собраны из равного числа конструктивных элементов, каждый из которых в поперечном разрезе представляет сектор и соответственно имеет две боковые радиальные плоскости, сходящиеся с одной стороны в ось цилиндра. В одной из боковых (радиальных) плоскостей конструктивных элементов имеется вырез. Конструктивные элементы верхней и нижней цилиндрических частей магнитного сердечника имеют вырезы на разных боковых плоскостях и накладываются попарно друг на друга со стороны вырезов до их совпадения для образования сквозных пазов для электрических обмоток. Оставшиеся свободными поверхности каждой пары при сборке цилиндра перекрываются свободными плоскостями других пар конструктивных элементов. Магнитный сердечник может быть дополнен внешней огибающей частью, выполненной в виде полого цилиндра. Конструктивные элементы с секторами в поперечном разрезе позволяют собирать электроиндукционные аппараты на уже готовой обмотке, что улучшает их технологичность. 1 з.п. ф-лы, 4 ил.
