| ТОКООГРАНИЧИВАЮЩИЙ РЕАКТОР |  |
Номер публикации патента: 2170466 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01F027/30 H01F027/28 | | Аналоги изобретения: | ДУБИНЧИК Е.А., ЛЕЩИНСКАЯ M.A. Схемы намотки реакторов. Вестник электропромышленности. - 1962, №7, с.72. SU 1381612 A2, 15.03.1988. SU 1610515 A1, 30.11.1990. SU 1381611 A2, 15.03.1988. DE 3043299 A1, 04.08.1981. US 3731244 A, 01.05.1973. СТЕРНИН В.Г., КАРПЕНСКИЙ А.К. Сухие токоограничивающие реакторы. - М.: Энергия, 1965, с.74, рис.2-8. |
| Имя заявителя: | Деев Леонид Павлович | | Изобретатели: | Деев Л.П.
Фишлер Я.Л.
Виноградов А.В.
Выходцев Б.А. | | Патентообладатели: | Деев Леонид Павлович
Фишлер Яков Львович
Виноградов Андрей Владимирович
Выходцев Борис Афанасьевич |
Реферат | |

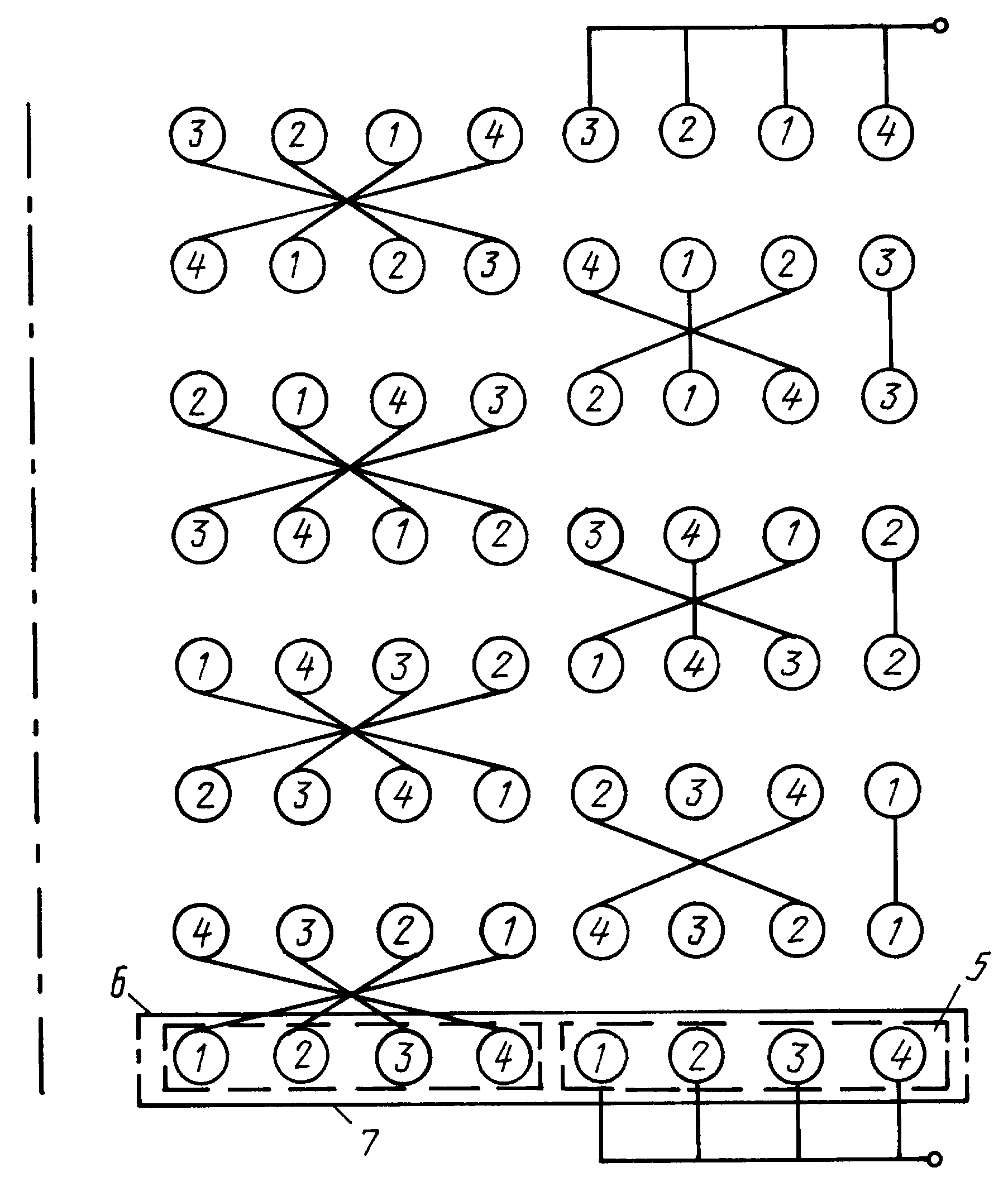

Изобретение относится к электротехнике, в частности к трансформаторостроению, и может найти применение в силовых, в частности токоограничивающих, реакторах. Изобретением решается техническая задача создания токоограничивающего реактора, в котором обеспечивается достаточная равномерность токораспределения, изготовление его не представляет больших технологических трудностей и одновременно решается задача минимизации вложения активных и изоляционных материалов. Для решения поставленной задачи в токоограничивающем реакторе, содержащем обмотку, витки которой содержат n параллельных проводов, где n ≥ 3, целое число, и m рядов, где m ≥ 3, целое число, расположенных в осевом направлении перпендикулярно оси обмотки, при этом в местах переходов проводов из каждого предыдущего ряда в последующий ряд выполнена транспозиция параллельных проводов, причем в местах переходов проводов из каждого нечетного ряда в следующий четный ряд выполнена общая транспозиция всех параллельных проводов, предложено согласно настоящему изобретению в местах переходов проводов из каждого четного ряда в следующий нечетный ряд транспозицию выполнить так, что n-й в радиальном направлении провод четного ряда занимает то же место в следующем нечетном ряду, (n-1)-й провод четного ряда занимает место первого провода в следующем нечетном ряду, (n-2)-й провод четного ряда занимает место второго провода в следующем нечетном ряду и т.п. и соответственно второй провод четного ряда занимает место (n-2)-го провода следующего нечетного ряда, первый провод четного ряда занимает место (n-1)-го провода следующего нечетного ряда. 1 ил.
|
