Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики" (ФГУП "РФЯЦ-ВНИИЭФ") (RU)
Изобретатели:
Борискин Олег Павлович (RU) Долбищев Сергей Федорович (RU) Моисеев Арсений Иванович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики" (ФГУП "РФЯЦ-ВНИИЭФ") (RU)
Реферат

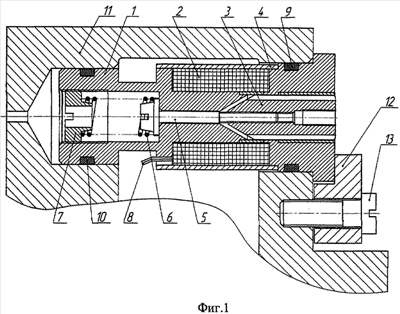

Изобретение относится к машиностроению и предназначено для приведения в действие механических устройств, находящихся в жидкой или газообразной среде под повышенным давлением. Электромагнит для работы в изделии в условиях повышенного давления окружающей среды содержит корпус. В корпусе установлен подпружиненный якорь, катушка, кожух, выводные провода. Кожух замыкает магнитный контур. На наружной поверхности цилиндрической поверхности корпуса около торцов выполнены кольцевые канавки. В канавках размещены уплотнительные элементы. Концы выводных проводов катушки выведены через паз в стенке корпуса в изолированную от окружающей среды полость изделия. Якорь жестко соединен со штоком. Шток проходит через сквозное центральное отверстие корпуса. Головка штока подперта пружиной, обжатой гайкой. Головка штока, пружина и гайка размещены в открытой торцевой полости корпуса. Изобретение направлено на повышение надежности работы электромагнита в условиях повышенного давления окружающей среды. 2 з.п. ф-лы, 2 ил.
