| ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД |  |
Номер публикации патента: 2178215 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01H033/38 H01F007/06 | | Аналоги изобретения: | DE 19619835 A1, 20.11.1997. RU 2145746 С1, 20.02.1998. RU 2111573 C1, 20.05.1998. RU 2040057 C1, 20.07.1995. DE 19709089 A1, 10.09.1998. |
| Имя заявителя: | Научно-производственное предприятие "ЭЛВЕСТ" | | Изобретатели: | Чистяков Р.С.
Чистяков С.П. | | Патентообладатели: | Научно-производственное предприятие "ЭЛВЕСТ" |
Реферат | |

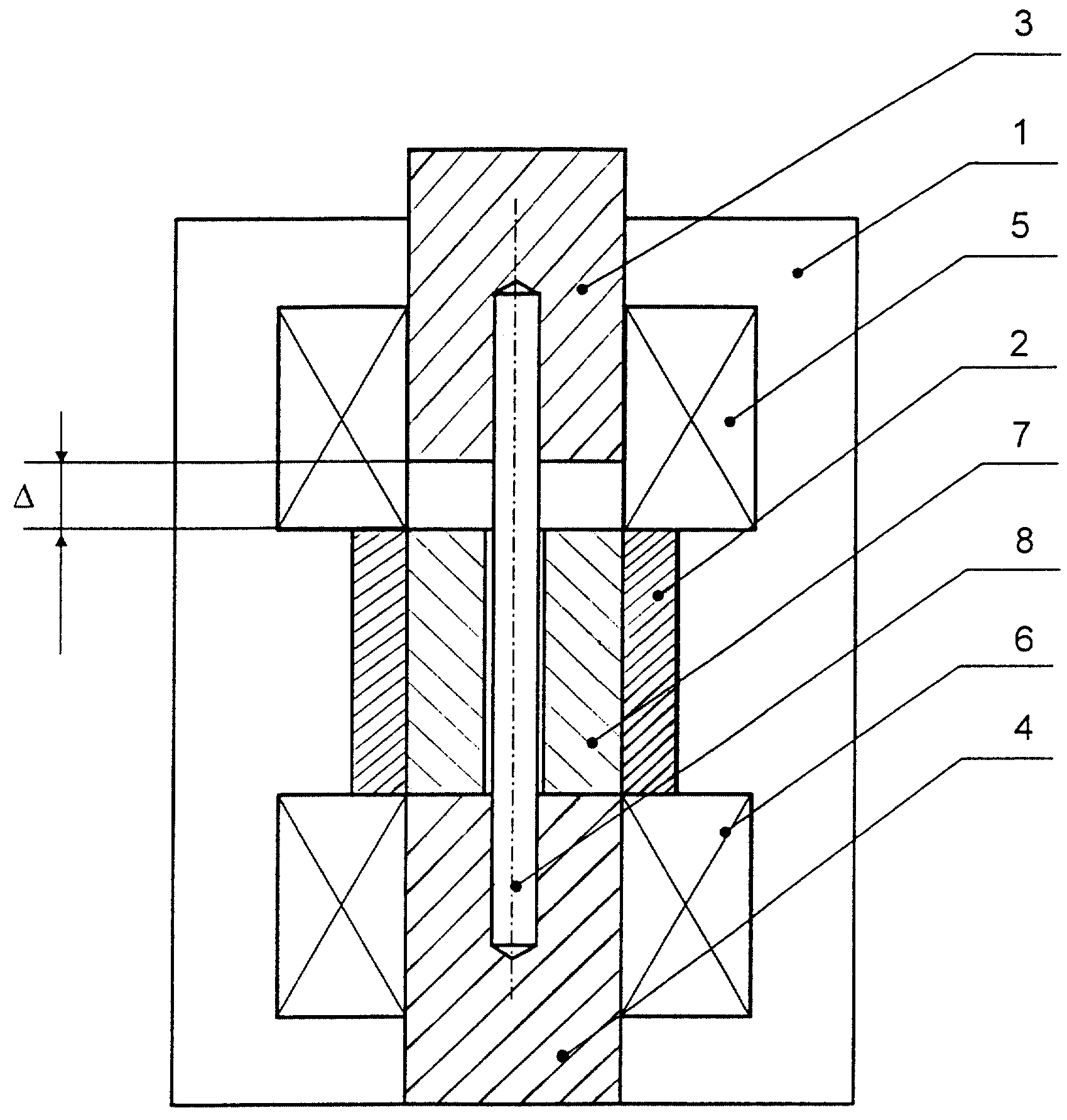

Изобретение касается электромагнитных приводов для высоковольтных вакуумных и элегазовых выключателей. Технический результат - увеличение быстродействия за счет уменьшения массы подвижного сердечника. Электромагнитный привод содержит магнитную систему, включающую в себя неподвижный основной магнитопровод, по крайней мере один постоянный магнит и подвижный сердечник, выполненный из двух частей, а также две катушки управления. Между частями подвижного сердечника установлен дополнительно введенный неподвижный магнитопровод с отверстием, примыкающий к постоянному магниту. Части подвижного сердечника соединены стержнем, проходящим через отверстие дополнительно введенного неподвижного магнитопровода. Рабочий воздушный зазор образован между одной из частей подвижного сердечника и дополнительно введенным неподвижным магнитопроводом. 1 ил.
|
