| ПОЗИЦИОННЫЙ ЭЛЕКТРОМАГНИТ |  |
Номер публикации патента: 2167462 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01F007/14 | | Аналоги изобретения: | ГОРДОН А.В., СЛИВИНСКАЯ А.Г. Поляризованные электромагниты. - М. - Л.: Энергия, 1964, с.25-25, рис.1-22, с.22, 23, с.108. RU 646 U1, 16.07.1995. SU 612289 A, 13.06.1978. SU 444253 A, 01.04.1975. GB 2088137 A, 03.06.1982. US 1051525 A, 29.05.1965. |
| Имя заявителя: | Государственное унитарное предприятие "Всероссийский научно-исследовательский институт "Сигнал" | | Изобретатели: | Маныкин А.И.
Думский В.Л. | | Патентообладатели: | Государственное унитарное предприятие "Всероссийский научно-исследовательский институт "Сигнал" |
Реферат | |

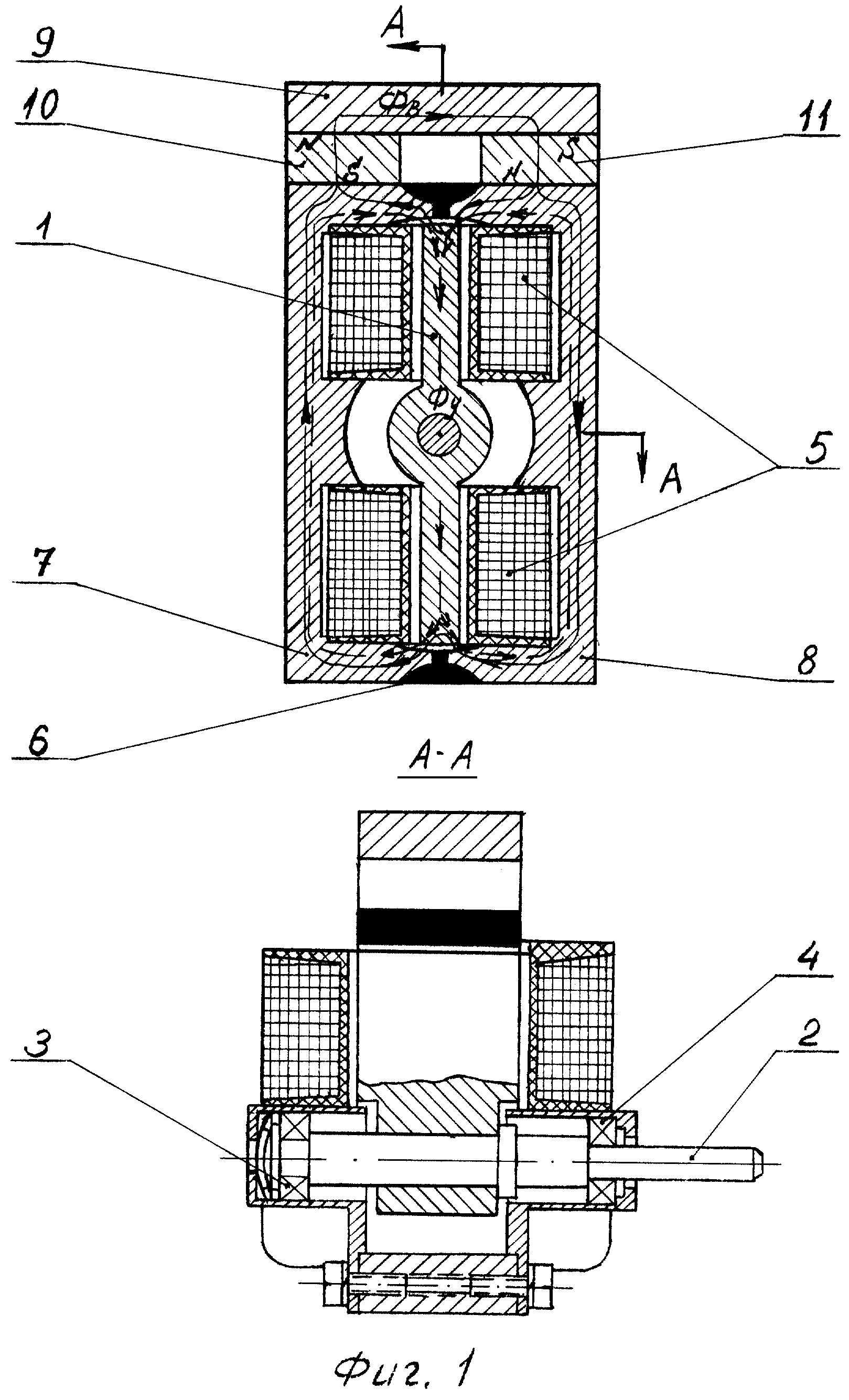

Изобретение относится к автоматике, гидравлике и может применяться в качестве преобразователя электрического управляющего сигнала в механический момент, зависящий от угла поворота выходного вала. Позиционный электромагнит содержит поворотный якорь с валом из немагнитного материала, статор, включающий два двухполюсных магнитопровода, неподвижную обмотку управления. Между магнитопроводами установлены два одинаковых постоянных магнита возбуждения длиной 0,5 lм каждый из закритического материала сплава неодим-железо-бор. Полюса якоря и полюса магнитопроводов образуют между собой постоянный радиальный воздушный зазор, при этом каждый полюс якоря взаимодействует с двумя полюсами обоих магнитопроводов. Суммарная длина постоянных магнитов возбуждения lм установлена в соответствии с соотношением, lм>3Sм/G, где Sм - площадь поперечного сечения постоянного магнита, G - суммарная геометрическая проводимость воздушных зазоров. Технический результат заключается в увеличении механического момента электромагнита. 2 з.п.ф-лы, 2 ил.
|
