RU 2009114155 А, 20.10.2010. JP 2010103346 А, 06.05.2010. US 2011090032 A1, 21.04.2011. JP 2006303433 A, 02.11.2006. JP 2005175138 A, 30.06.2005.
Имя заявителя:
Учреждение Российской академии наук Ордена Трудового Красного Знамени Институт физики металлов Уральского отделения РАН (ИФМ УрО РАН) (RU)
Изобретатели:
Попов Александр Гервасиевич (RU) Василенко Данил Юрьевич (RU) Шитов Александр Владимирович (RU)
Патентообладатели:
Учреждение Российской академии наук Ордена Трудового Красного Знамени Институт физики металлов Уральского отделения РАН (ИФМ УрО РАН) (RU)
Реферат

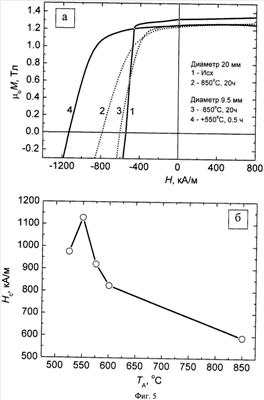

Изобретение относится к области получения постоянных магнитов и может быть использовано при производстве высокоэнергоемких постоянных магнитов с высокой коэрцитивной силой на основе редкоземельных сплавов и, в частности, на основе сплавов системы неодим-железо-бор (Nd-Fe-B). Способ осуществляется путем диффузионного отжига спеченных магнитов при температуре 600-1000°С, поверхность которых контактирует с дисперсными порошками материалов - источников диффузии, на основе диспрозия и/или тербия. В качестве источников диффузии используются дисперсные порошки металлического диспрозия (Dy) или тербия (Тb), порошки гидридов Dy и/или Тb или порошки сплавов на основе интерметаллических соединений Rm Tn с низкой температурой плавления (500-1200°С), где R - Dy или Тb; Т - Со, Fe, Ni, Al, Сu, Ga или их комбинация и mn (т.е. содержание Dy или Тb составляет не менее 50 ат.%), при этом диффузионный отжиг осуществляют в течение 0,5-20 часов при температуре 550-850°С с последующим проведением дополнительного отжига при температуре 550-600°С в течение 0,5-1,0 ч. Способ обеспечивает повышение коэрцитивной силы спеченных магнитов Nd-Fe-B на 30-70% (на 320-650 кА/м) без существенного снижения их остаточной индукции и максимального энергетического произведения. 4 табл., 5 ил.
Поиск патентов
Получить полное описание патента
