RU 2299485 C2, 20.05.2007. SU 1728777 A1, 23.04.1992. SU 237265 A, 07.07.1969. SU 1826051 A1, 97.07.1993. RU 41155 U1, 10.10.2004. DE 10247228 A1, 22.04.2004. JP 57022552 A, 05.02.1982. JP 2004037438 A, 05.02.2004.
Имя заявителя:
Меньших Олег Фёдорович (RU)
Изобретатели:
Меньших Олег Фёдорович (RU)
Патентообладатели:
Меньших Олег Фёдорович (RU)
Реферат

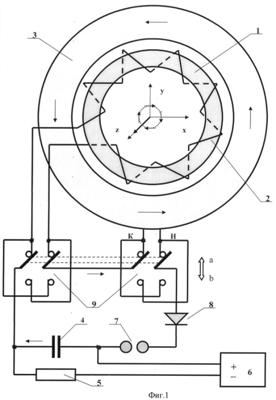

Изобретение относится к электротехнике и может быть использовано для изготовления ферритовых тороидов с большой коэрцитивной силой - постоянных магнитов, векторы намагничивания которых являются косокруговыми, то есть когда из любой i-ой точки на торцевой поверхности тороида можно провести вектор, лежащий в плоскости уi zi под некоторым углом относительно оси zi, где ось уi является касательной к окружности с центром в начале координатной системы xi уi zi, проходящей через данную точку i на данной окружности. Технический результат состоит в получении управляемого косокругового намагничивания ферромагнитных тороидов. Способ косокругового намагничивания ферромагнитного тороида основан на совместном использовании двух включенных последовательно по насыщающему току намагничивания катушек, ось симметрии одной из которых совпадает с осью z симметрии ферромагнитного тороида, а другая - намотана на самом тороиде. Первая из них создает намагниченность вдоль оси симметрии тороида (параллельно оси zi), а вторая - вдоль оси у, для каждой из точек i торца тороида. Поэтому результирующий вектор намагниченности, исходящий из точки i и обозначаемый как Hi, располагается под углом =arctg(H||/H) к оси zi и лежит в плоскости уi zi, где Н|| и H - напряженности магнитного поля в ферромагнитном тороиде соответственно вдоль осей уi и zi. 2 з.п. ф-лы, 4 ил.
