SU 1827687 А1, 15.07.1993. RU 2012936 С1, 15.05.1994. US 5110538 А, 05.05.1992. DE 4005851 А1, 29.08.1991. ЕР 0454133 А2, 30.10.1991.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет имени академика С.П. Королева (RU)
Изобретатели:
Пиганов Михаил Николаевич (RU) Шопин Геннадий Павлович (RU) Ерендеев Юрий Петрович (RU) Столбиков Александр Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет имени академика С.П. Королева (RU)
Реферат

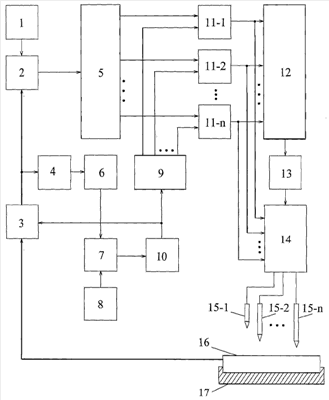

Изобретение относится к прецизионным пленочным резисторам. Техническим результатом является повышение точности и производительности подгонки. Устройство содержит первый источник опорного напряжения (1), устройство сравнения (2), измеритель сопротивления (3), дифференцирующее устройство (4), аналого-цифровой преобразователь (АЦП) (5), блок выделения абсолютного значения напряжения (6), компаратор (7), второй источник опорного напряжения (8), регистр сдвига (9), ждущий одновибратор (10), элементы И (11-1)(11-n), цифроаналоговый преобразователь (ЦАП) (12), генератор факельного разряда (13), коммутатор (14), рабочие электроды (15-1)(15-n), подгоняемый резистор (16), подложкодержатель (17). Вершина излучающего конуса каждого из рабочих электродов расположена на фиксированном расстоянии от поверхности резистора (16), уменьшающемся с ростом порядкового номера рабочего электрода (15-1)(15-n). повышенные точность и производительность подгонки, что проявляется в наибольшей степени в области малых приращений сопротивления. Устройство содержит дифференцирующее устройство (4), блок выделения абсолютного значения напряжения (6), компаратор (7), второй источник опорного напряжения (8) и ждущий одновибратор (10). Указанные блоки обеспечивают учет температурных изменений подгоняемого сопротивления (16) и формирование минимального временного интервала между двумя циклами выжигания (учитывающего время остывания пленки и уменьшающегося с ростом номера разряда), в соответствии с чем устройство производит подгонку. Техническим результатом является повышение точности и производительности подгонки. 1 ил.
