SU 1827687 А1, 15.07.1993. RU 2012936 С1, 15.05.1994. US 5110538 А, 05.05.1992. DE 400585 А1, 29.08.1991. ЕР 0454133 А2, 30.10.1991.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет имени академика С.П. Королева (RU)
Изобретатели:
Пиганов Михаил Николаевич (RU) Шопин Геннадий Павлович (RU) Столбиков Александр Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет имени академика С.П. Королева (RU)
Реферат

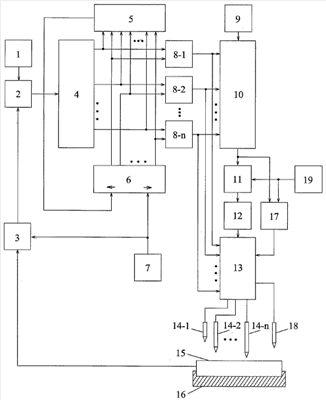

Изобретение относится к прецизионным пленочным резисторам. Устройство содержит первый источник опорного напряжения (1), устройство сравнения (2), измеритель сопротивления (3), аналого-цифровой преобразователь (АЦП) (4), блок повторного включения разряда (5), регистр сдвига (6), мультивибратор (7), элементы И (8-1)(8-n), второй источник опорного напряжения (9), цифроаналоговый преобразователь (ЦАП) (10), блок выбора наименьшего значения напряжения (11), генератор факельного разряда (12), коммутатор (13), рабочие электроды (14-1)(14-n), подгоняемый резистор (15), подложкодержатель (16), компаратор (17), дополнительный электрод (18), третий источник опорного напряжения (19). Вершина излучающего конуса дополнительного и каждого из рабочих электродов расположена на фиксированном расстоянии от поверхности резистора (15), уменьшающемся с ростом порядкового номера рабочего электрода (14-1)(14-n). В устройстве использован умножающий ЦАП (10) и введен второй источник опорного напряжения (9) (обеспечивающих автоматическое задание энергии факельного разряда в зависимости от температуры испарения резистивной пленки), также устройство снабжено коммутатором (13), дополнительными входом и выходом и введен третий источник опорного напряжения (19), блок выбора наименьшего значения напряжения (11), компаратор (17) и дополнительного электрода (18), кроме этого, использован реверсивный регистр сдвига 6 и введен блок повторного включения разряда (5). Техническим результатом является повышение точности подгонки и расширение ее функциональных возможностей. 1 ил.
