US 3775547 А, 27.11.1973. RU 2178612 С2, 20.01.2002. GB 973433 A, 28.10.1964. EP 0200309 A, 05.11.1986. US 3314030 A, 11.04.1964.
Имя заявителя:
АББ ТЕКНОЛОДЖИ ЛТД. (CH)
Изобретатели:
ШЕБЕРГ Петер (SE) СТОЛЬ Роберт (SE)
Патентообладатели:
АББ ТЕКНОЛОДЖИ ЛТД. (CH)
Приоритетные данные:
01.11.2004 SE 0402641-5
Реферат

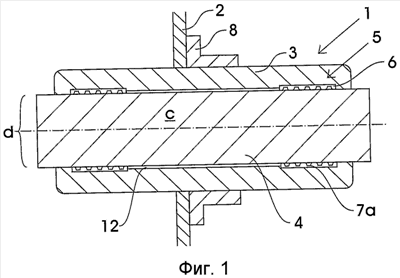

Изобретение относится к проходному изолятору для подачи электрического тока и/или напряжения. Проходной изолятор (1) для подачи электрического тока и/или напряжения через заземленную пластину (2), содержащий осесимметричную изолирующую втулку (3), окружающую центральный электрический проводник (4), имеет уплотняющую деталь (5) для газового/жидкостного уплотнения между проводником и изолирующей втулкой, которая представляет собой пропитанную смолой изоляционную бумагу. Изолятор снабжен сжимающим уплотняющим элементом (6), который служит газовым/жидкостным уплотнением между проводником и изолирующей втулкой, объединенным с изолирующей втулкой. Способ изготовления проходного изолятора включает пропитку изоляционной втулки затвердевающим материалом и придание монолитной формы при затвердевании с усадкой. Уплотняющую деталь размещают на части осевой длины проводника между изолирующей втулкой и проводником до обматывания изолирующим материалом. Техническим результатом является возможность избежать концентрации механических напряжений на внешнем краю изолирующей втулки. 2 н. и 27 з.п. ф-лы, 6 ил.
