СВЕРХПРОВОДЯЩИЙ ПРОВОД ТИПА "КАБЕЛЬ В ОБОЛОЧКЕ" (КАБЕЛЬ - КОНДУИТ)

Номер публикации патента: 2413319

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2008115145/07

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H01B012/16
Аналоги изобретения:	US 4568900 А, 04.02.1986. SU 439874, 10.04.1975. JP 63-264815, 01.11.1988. JP 9050719 А, 18.02.1997. RU 2051433 С1, 27.12.1995.

Имя заявителя:	Джетымов Александр Михайлович (RU)
Изобретатели:	Джетымов Александр Михайлович (RU)
Патентообладатели:	Джетымов Александр Михайлович (RU)

Реферат

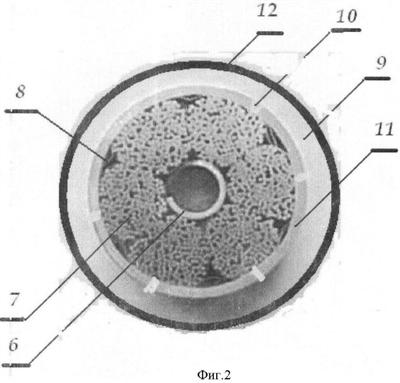

Сверхпроводящий провод типа «кабель в оболочке» («кабель-кондуит») для обмоток магнитных систем, в том числе обмоток установок термоядерного синтеза типа ТОКОМАК и обмоток накопителей энергии «СПИН». Провод содержит сверхпроводящий сердечник и металлическую оболочку. Между внутренней поверхностью оболочки и наружной поверхностью сверхпроводящего сердечника выполнены каналы для прокачки хладоагента. Оболочка может выполняться комбинированной с внутренней частью в виде цельнометаллической бесшовной трубы из алюминия или его сплавов, а наружная часть выполнена из стали или титана. Каналы для прокачки хладоагента между сверхрпроводящим сердечником и оболочкой могут быть образованы за счет выполнения внутренней поверхности алюминиевой трубы фасонной с ребрами или выступами. Каналы могут быть образованы за счет размещения между сверхпроводящим сердечником и оболочкой прокладки в виде спирали, намотанной на сердечник. Изобретение позволяет создать совершенно герметичную систему циркуляции хладоагента при обспечении увеличения плотности тока за счет выбора оптимального отношения площадей поперечного сечения каналов и площади провода и коэффициента заполнения сверхпроводником. 8 ил.
