RU 2334293 С1, 20.09.2008. RU 2341838 С2, 20.12.2008. RU 2101792 C1, 10.01.1998. RU 2324246 C2, 10.05.2008. JP 2006141186 A, 01.06.2006. JP 5290648 A, 05.11.1993. JP 52096377 A, 12.08.1977. US 4568900 A, 04.02.1986.
Имя заявителя:
Открытое акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ОАО "ФСК ЕЭС") (RU), Открытое акционерное общество "Энергетический институт им. Г.М. Кржижановского" (ОАО "ЭНИН") (RU)
Изобретатели:
Волков Эдуард Петрович (RU) Лутидзе Шота Иванович (RU) Джафаров Эльдар Атамович (RU)
Патентообладатели:
Открытое акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ОАО "ФСК ЕЭС") (RU) Открытое акционерное общество "Энергетический институт им. Г.М. Кржижановского" (ОАО "ЭНИН") (RU)
Реферат

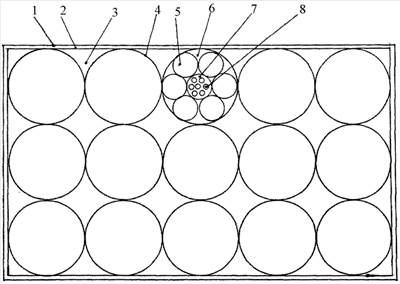

Изобретение относится к области электротехники, а именно к сверхпроводящим многожильным проводам для переменных и постоянных токов, и может быть использовано в криогенной электротехнике. Техническим результатом изобретения является увеличение токонесущей способности провода при прохождении переменных и постоянных токов с улучшением технико-экономических показателей за счет упрощения технологии изготовления провода и повышения его надежности. Сущность изобретения состоит в следующем: сверхпроводящий многожильный провод содержит наружную изоляционную оболочку, матрицу из стабилизирующего материала, с размещенными в ней сверхпроводящими модулями круглого сечения, примыкающими друг к другу, в матрице которых размещены сверхпроводящие жилы круглого сечения со сверхпроводящими токонесущими элементами, расположенные продольно с центральной осевой жилой и примыкающие к внутренней оболочке модуля, при этом диаметр модуля равен трем диаметрам сверхпроводящей жилы, а отношение площади поперечного сечения жил к площади поперечного сечения модуля равно 0,77÷0,78, а отношение площади поперечного сечения жил к площади поперечного сечения провода равно 0,61, кроме того, сверхпроводящие модули выполнены в виде многослойной структуры и размещены параллельными рядами. Сечение провода может быть выполнено квадратным. 1 з.п. ф-лы, 1 ил.
