СПОСОБ ИЗГОТОВЛЕНИЯ СВЕРХПРОВОДЯЩЕГО ПРОВОДА И СВЕРХПРОВОДЯЩЕЕ УСТРОЙСТВО

Номер публикации патента: 2366017

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008114831/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01B013/00   H01B012/06
Аналоги изобретения: RU 2080673 C1, 27.05.1997. RU 2099806 С1, 20.12.1997. RU 2022061 C1, 30.10.1994. RU 2081937 C1, 20.06.1997. RU 2031463 C1, 20.03.1995. JP 7335051 А, 22.12.1995. JP 2000200518 А, 18.07.2000.

Имя заявителя: СУМИТОМО ЭЛЕКТРИК ИНДАСТРИЗ, ЛТД. (JP)
Изобретатели: ЮЯМА Мунецугу (JP)
ОХМАЦУ Казуя (JP)
Патентообладатели: СУМИТОМО ЭЛЕКТРИК ИНДАСТРИЗ, ЛТД. (JP)
Приоритетные данные: 16.09.2005 JP 2005-270225

Реферат

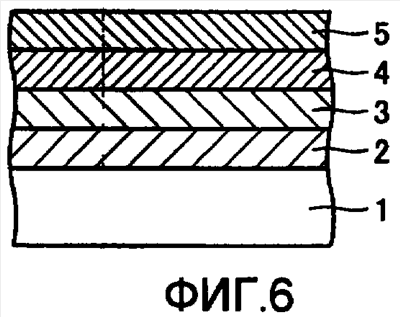

Изобретение относится к области электротехники, в частности к способу изготовления сверхпроводящего провода и к сверхпроводящему устройству с таким проводом. Способ включает формирование сверхпроводящего слоя на подложке или промежуточном слое, сформированном на этой подложке, формирования стабилизирующего слоя серебра на сверхпроводящем слое с последующим погружением упомянутой подложки в раствор сульфата меди, после того как на ней сформированы сверхпроводящий слой и стабилизирующий слой серебра, и формирование стабилизирующего слоя меди на стабилизирующем слое серебра путем нанесения гальванического покрытия с использованием раствора сульфата меди в качестве электролитической ванны при плотности тока не более 9 А/дм2. Техническим результатом изобретения является снижение стоимости изготовления провода, а также повышение механической прочности сверхпроводящего провода. 2 н. и 1 з.п. ф-лы, 9 ил., 2 табл.
