ГРОЗОЗАЩИТНЫЙ ТРОС С ОПТИЧЕСКИМ КАБЕЛЕМ СВЯЗИ

Номер публикации патента: 2441293

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2010145083/07

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H01B011/22
Аналоги изобретения:	RU 2361304 C1, 10.07.2009. RU 78362 U1, 20.11.2008. RU 93178 U1, 20.04.2010. ЕР 1099229 В1, 12.09.2007. CN 201160014 Y, 03.12.2008.

Имя заявителя:	Власов Алексей Константинович (RU), Фокин Виктор Александрович (RU), Петрович Владимир Викторович (RU), Фролов Вячеслав Иванович (RU)
Изобретатели:	Власов Алексей Константинович (RU) Фокин Виктор Александрович (RU) Петрович Владимир Викторович (RU) Фролов Вячеслав Иванович (RU)
Патентообладатели:	Власов Алексей Константинович (RU) Фокин Виктор Александрович (RU) Петрович Владимир Викторович (RU) Фролов Вячеслав Иванович (RU)

Реферат

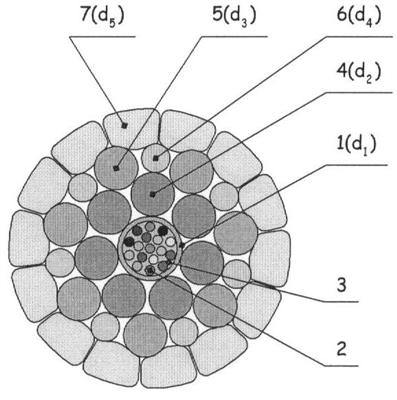

Изобретение относится к области электротехники, а именно к конструкциям грозозащитных тросов, изготавливаемых свивкой стальных проволок с встроенным оптическим кабелем, и может быть использовано для подвески на воздушных линиях электропередач для защиты от прямых ударов молнии и для оптической связи по кабелям, встроенным в грозозащитный трос. Трос с оптическим кабелем связи содержит центральную трубку с оптическими волокнами, гидрофобным заполнителем, выполненную из теплозащитного и высокопрочного композитного материала (углепластика) диаметром d₁, первый повив семи проволок с диаметром d₂, второй повив с чередованием семи стальных проволок с диаметром d₃ и семи стальных проволок с диаметром d₄ и третий повив четырнадцати стальных проволок с диаметром d₅, при этом первый, второй и третий повивы выполнены с одинаковым шагом свивки, в одном направлении и с линейным касанием проволок первого, второго и третьего повивов, пластически деформированы, степень обжатия по площади сечения троса 2-4%, увеличена площадь контакта между проволоками третьего повива, а также между проволоками второго и первого повивов и трос в целом уплотнен. Изобретение увеличивает стойкость троса к удару молнии, вибрации, галопированию, к воздействию токов короткого замыкания, разрывного усилия после испытаний на токи короткого замыкания, при сохранении работоспособности оптического кабеля связи в течение длительного срока эксплуатации в составе ВЛ. 1 ил.
