УПЛОТНЕННЫЕ ПРОВОДЯЩИЕ МАТЕРИАЛЫ И ИЗГОТОВЛЕННЫЕ ИЗ НИХ ИЗДЕЛИЯ

Номер публикации патента: 2467420

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009108197/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01B001/16   H01Q017/00
Аналоги изобретения: US 5632942 А, 27.05.1997. US 6716481 B2, 04.06.2004. RU 2205482 C2, 27.05.2003. RU 2270758 C2, 20.08.2004. RU 2199806 C1, 27.02.2003. JP 2001003264 A, 09.01.2001. JP 2000341032 A, 08.12.2000.

Имя заявителя: 3М ИННОВЕЙТИВ ПРОПЕРТИЗ КОМПАНИ (US)
Изобретатели: БРАУНИНГ Рхеса М. (US)
ЛИМ Джеффри А. (US)
МИТЧЕЛЛ Чарльз (US)
НГИН Сивонг (US)
Патентообладатели: 3М ИННОВЕЙТИВ ПРОПЕРТИЗ КОМПАНИ (US)
Приоритетные данные: 11.09.2006 US 60/825,216

Реферат

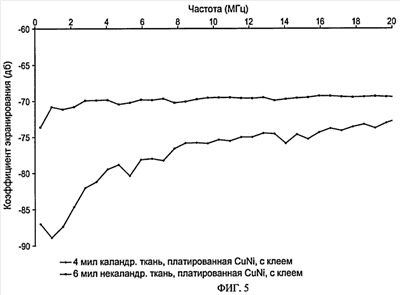

Раскрыты электромагнитно проводящие изделия, включающие уплотненный материал сердцевины и по меньшей мере один электромагнитно проводящий материал. Также раскрыты электромагнитно проводящие изделия, включающие по меньшей мере один слой уплотненного тканевого материала, полученного из микроволокон, по меньшей мере часть по меньшей мере одной поверхности которого платирована одним или больше электромагнитно проводящими дисперсными материалами, при этом воздухопроницаемость материала, измеренная вдоль плоскости, рассекающей материал в положении его наименьшей ширины, составляет не более 0,5 м3/мин. Также описан способ изготовления и использования таких электромагнитно проводящих изделий. Снижение веса и толщины материала для защиты изделий электронных компонентов от электромагнитного излучения при увеличении коэффициента экранирования на единицу объема изделия является техническим результатом предложенного изобретения. 2 н. и 9 з.п. ф-лы, 5 ил., 3 табл.
