US 4486666 А, 04.12.1984. US 5121849 А, 16.06.1992. JP 2005207751 А, 04.08.2005. RU 2251166 С1, 27.04.2005.
Имя заявителя:
Открытое акционерное общество "Центральное конструкторское бюро машиностроения" (RU)
Изобретатели:
Божко Александр Геннадьевич (RU) Винников Александр Иванович (RU) Марков Вадим Викторович (RU) Русаков Николай Иванович (RU) Терновенко Галина Григорьевна (RU) Щуров Леонид Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Центральное конструкторское бюро машиностроения" (RU)
Реферат

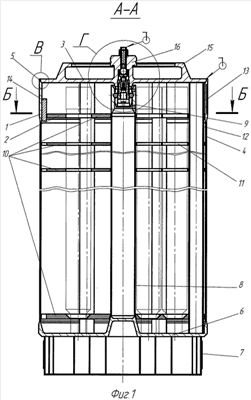

Изобретение относится к атомной энергетике, в частности к пеналу, в который осуществляется загрузка ампул с пучками твэлов для последующего долговременного сухого хранения в стационарных хранилищах отработавшего ядерного топлива. Герметичный пенал содержит корпус с центральной трубой и крышку с грузозахватным устройством, клапаном для заполнения пенала средой хранения и контроля герметичности и решетку с ячейками для размещения отработавших тепловыделяющих сборок. Грузозахватное устройство выполнено на крышке пенала в виде центрального грибка и дублирующего захватного бурта по периферии крышки. В грибке установлен шариковый замок с возможностью удерживать пенал за центральную трубу. Клапан для откачки и заполнения пенала средой хранения выполнен в центральном грибке крышки. Управление шариковым замком и клапаном осуществляется с помощью управляющего стержня-заглушки в грибке крышки. Герметизация пенала осуществляется сваркой кромок центрального грибка и управляющего стержня-заглушки. Решетка выполнена в виде набора дисков с соосными отверстиями. Последние образуют ячейки для размещения отработавших тепловыделяющих сборок на вертикальных стойках. Расстояние между стойками обеспечивает установку ампул с заданной непрямолинейностью. Изобретение позволяет повысить надежность транспортирования, уплотнить размещение пеналов и обеспечить возможность периодического контроля состояния пенала. 5 з.п. ф-лы, 5 ил.
