Шиянов А.И. и др. Системы управления перегрузочных манипуляторов атомных электростанций с ВВЭР. - М.: Энергоатомиздат, 1987, с.65. RU 45852 U1, 27.05.2005. SU 1459507 A1, 30.01.1994. UA 78477 C2, 15.03.2007. US 5043132 A, 27.08.1991.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Валюкевич Юрий Анатольевич (RU) Кравченко Павел Давидович (RU) Толстунов Олег Глебович (RU) Яблоновский Иван Михайлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Реферат

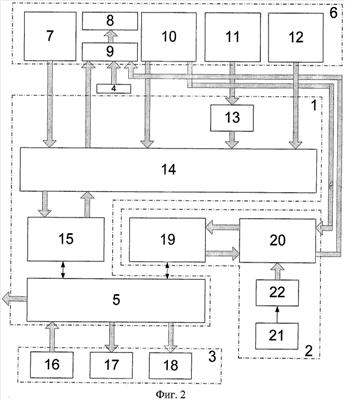

Предлагаемое изобретение относится к области атомной техники, а именно к устройствам, позволяющим управлять процессом перегрузки ядерного топлива в реакторе типа ВВЭР. Система управления перегрузочной машиной с гибким подвесом объектов в ядерном реакторе типа ВВЭР содержит устройство числового программного управления (1), устройство контроля и отображения информации (2), пульт автоматизированного управления (3), пульт дистанционного управления (4), электронную вычислительную машину (5) и исполнительный комплекс перегрузочной машины (6), состоящий из аппаратуры контроля нейтронного потока (7), электроприводов (8), блока связи с электроприводами (9), устройства блокировки и путевых датчиков (10), датчиков веса (11) и датчиков линейных перемещений (12). Устройство числового программного управления (1), на которое поступают данные с аппаратуры контроля нейтронного потока (7), а также с устройства блокировки и путевых датчиков (10), с датчиков веса (11) через многоканальный аналого-цифровой преобразователь (13) и с датчиков линейных перемещений (12), содержит первую программируемую логическую интегральную схему (14), связанную с первым микроконтроллером (15), подключенным по последовательному протоколу к электронной вычислительной машине (5), которая соединена с устройством контроля и отображения информации (2) на базе второй программируемой логической интегральной схемы (20) и пультом автоматизированного управления (3). Предложенная система управления обеспечивает точность и надежность работы перегрузочной машиной с гибким подвесом объектов за счет применения современных средств и принципов построения систем управления технологическим оборудованием. 2 з.п. ф-лы, 2 ил.
