SU 903722 A, 07.02.1982. RU 2242751 C1, 20.12.2004. US 2003159929 A1, 28.08.2003. JP 58009037 A, 19.01.1983. JP 61031943 A, 14.02.1986.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-исследовательский институт Научно-производственное объединение "ЛУЧ" (ФГУП "НИИ НПО "ЛУЧ" (RU)
Изобретатели:
Автушенко Александр Федорович (RU) Борисов Вячеслав Владимирович (RU) Лешков Владимир Васильевич (RU) Орлов Вячеслав Леонидович (RU) Пащин Александр Иванович (RU) Таранин Владимир Дмитриевич (RU) Чурин Владимир Васильевич (RU) Школяренко Виктор Васильевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-исследовательский институт Научно-производственное объединение "ЛУЧ" (ФГУП "НИИ НПО "ЛУЧ" (RU)
Реферат

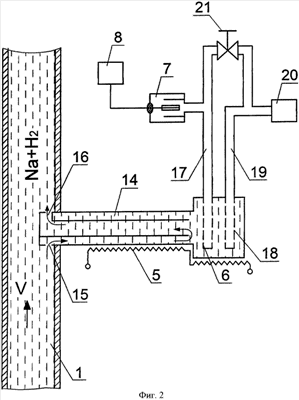

Изобретение относится к области контроля герметичности оборудования, разгерметизация которого сопровождается появлением водорода в контролируемой среде и может использоваться преимущественно на атомных энергетических установках с реакторами на быстрых нейтронах для контроля нарушения межконтурной плотности парогенераторов натрий-вода. Изобретение направлено на обеспечение контроля не герметичности в начальной стадии на уровне микротечей, что обеспечивается за счет того, что устройство содержит одну вакуумную камеру, отделенную от контролируемой среды водородопроницаемой мембраной и соединенную с вакуумным магниторазрядным насосом, а также дополнительную вакуумную камеру, отделенную от среды водородопроницаемой мембраной и соединенную с вакуумметром. Между основной и дополнительной вакуумными камерами включен вакуумный вентиль, а доставка контролируемой среды к вакуумным камерам осуществляется за счет напора набегающего потока, а для подогрева используется рекуператор. Контроль концентрации водорода в контуре производится путем периодического сравнения показаний тока магниторазрядного насоса и показаний вакуумметра. 1 з.п. ф-лы, 2 ил.
