| НАКЛАДНОЙ ВИХРЕТОКОВЫЙ ПРЕОБРАЗОВАТЕЛЬ |  |
Номер публикации патента: 2183830 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01N027/90 G21C017/017 | | Аналоги изобретения: | СОБОЛЕВ В.С. и др. Накладные и экранные датчики. /Наука СО - Новосибирск, 1967, с.89-98. RU 95103067 А1, 27.01.1996. RU 2011189 С1, 15.04.1994. RU 2146362 С1, 10.03.2000. US 4383218 А, 22.01.1985. US 4602212 А, 22.07.1986. |
| Имя заявителя: | Государственное унитарное предприятие "Научно-исследовательский и конструкторский институт энерготехники" | | Изобретатели: | Петушков С.М.
Балдин В.Д. | | Патентообладатели: | Государственное унитарное предприятие "Научно-исследовательский и конструкторский институт энерготехники" |
Реферат | |

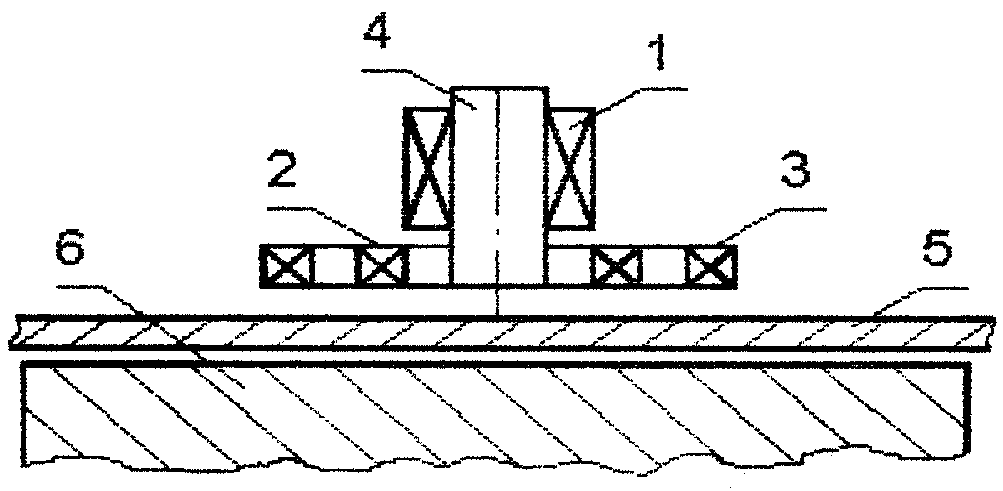

Изобретение относится к контрольным приборам, использующимся в ядерной технике. Технический результат - измерение с достоверной степенью точности величины зазора между канальными трубами и графитовыми кольцами и сокращение затрат на замену технологических каналов. В накладном вихретоковом преобразователе с соосно расположенными обмоткой возбуждения и двумя встречновключенными измерительными обмотками разного диаметра установлен соосно с обмотками ферритовый стержень. Измерительные обмотки располагают в одной плоскости и эквивалентный диаметр наружной измерительной обмотки выбирают равным от 0,3 до 0,5 ширины графитового кольца технологического канала ядерного реактора типа РБМК. Эквивалентный диаметр внутренней измерительной обмотки выбирают равным не более 0,5 значения эквивалентного диаметра наружной измерительной обмотки и внутреннюю измерительную обмотку изготавливают с числом витков от 0,9 до 1,1 числа витков наружной измерительной обмотки. 1 ил.
|
