Учреждение Российской академии наук Институт физической химии и электрохимии им. А.Н. Фрумкина РАН (RU)
Изобретатели:
Кулюхин Сергей Алексеевич (RU)
Патентообладатели:
Учреждение Российской академии наук Институт физической химии и электрохимии им. А.Н. Фрумкина РАН (RU)
Реферат

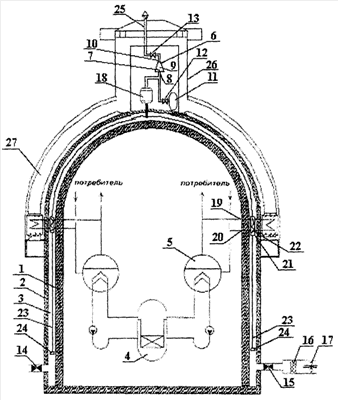

Изобретение относится к области атомной энергетики, а именно к локализующим системам безопасности на АЭС, и может быть использовано для поддержания разрежения в межоболочечном пространстве в случае отказа вентиляционных систем, требующих электроэнергию для своей работы. Устройство содержит активную систему фильтрации, включающую входной и выпускной патрубки, электровентилятор и фильтр, и пассивную систему фильтрации, включающую выводные каналы, теплообменные каналы и вытяжную трубу. Между системой пассивной фильтрации и вытяжной трубой установлен эжектор, межоболочечное пространство снабжено предварительным фильтром. Сопло эжектируемого газа эжектора подсоединено к выходному патрубку пассивной системы фильтрации, сопло эжектирующего газа присоединено к газгольдеру или другой емкости со сжатым газом или воздухом, а выходное сопло подсоединено к вытяжной трубе. При этом выводные каналы размещены в межоболочечном пространстве и подсоединены к входному патрубку предварительного фильтра, а теплообменные каналы встроены в выводные каналы. Изобретение направлено на повышение безопасности АЭС путем предотвращения аварийных выбросов радиоактивной паровоздушной смеси при авариях (включая запроектные). 1 ил.
