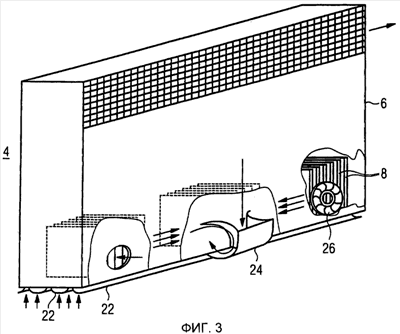

Изобретение относится к рекомбинаторному элементу, в частности, для использования в системе безопасности для ядерно-технической установки. Рекомбинаторный элемент (4) с некоторым количеством катализаторных элементов (8), размещенных в общем корпусе (6), которые, соответственно, в присутствии водорода, приносимого вместе с обтекающим газовым потоком, вызывают реакцию рекомбинации с кислородом, причем корпус (6) каминообразно окружает размещенные в нем катализаторные элементы (8) так, что высвобождаемое при реакции рекомбинации тепло поддерживает течение газа внутри корпуса (6) посредством конвекции, и причем, по меньшей мере, один из размещенных внутри корпуса (6) катализаторных элементов (8) имеет заданную зону (20) воспламенения. Согласно изобретению катализаторный элемент (8) имеет каталитически активную зону из пористого материала, выбранного так, что в заданной зоне (20) воспламенения в конвекционном режиме при окружающих условиях примерно 1 бар и 100°С при концентрации водорода в набегающем газовом потоке более 5 объемных % устанавливается температура поверхности выше имеющейся при этих условиях температуры воспламенения, составляющей примерно 560°С, причем перед катализаторным элементом (8) со стороны газового потока включены средства для фокусировки потока из группы, включающей в себя направляющие щитки, отклоняющие щитки, турбулизаторы и формирователи турбулентности. Техническим результатом является повышение чувствительности системы к импульсам давления или процессам перемещения газа, повышение надежности, безопасности вводимого воспламенения. 9 з.п. ф-лы, 3 ил.
