ПАКЕТНАЯ ТЕПЛОВЫДЕЛЯЮЩАЯ СБОРКА С ШАРОВЫМИ ТВЭЛАМИ

Номер публикации патента: 2473990

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011129019/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G21C003/32
Аналоги изобретения: RU 2355053 С1, 10.05.2009. RU 2277732 C1, 10.06.2006. US 2004052326 A1, 18.03.2004. JP 11202072 А, 30.07.1999.

Имя заявителя: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Национальный исследовательский университет "МЭИ" (RU)
Изобретатели: Варава Александр Николаевич (RU)
Болтенко Эдуард Алексеевич (RU)
Захаренков Александр Валентинович (RU)
Ильин Александр Валентинович (RU)
Комов Александр Тимофеевич (RU)
Мясников Виктор Васильевич (RU)
Патентообладатели: Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Национальный исследовательский университет "МЭИ" (RU)

Реферат

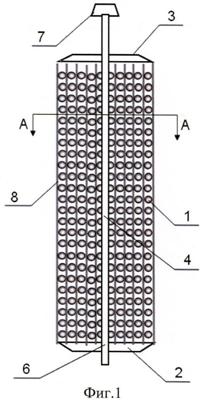

Изобретение относится к области ядерной техники. Пакетная тепловыделяющая сборка с шаровыми твэлами 1 содержит коллектор 2 подвода и коллектор 3 отвода теплоносителя, силовую штангу 4 для установки и извлечения тепловыделяющей сборки из корпуса реактора, размещенную по оси симметрии сборки, каналы 5 для регулирующих стержней, хвостовик 6 и головку 7, теплоотводящие и фиксирующие пластины 8, закрепленные в верхней и нижней частях коллекторами 2 и 3 для подвода и отвода теплоносителя. Теплоотводящие и фиксирующие пластины 8 имеют сферические лунки 9 на обеих сторонах пластин, а также сквозные отверстия 10. Кривизна поверхности сферических лунок соответствует кривизне шаровых твэлов, в оппозитных сферических лунках 9 на смежных теплоотводящих и фиксирующих пластинах закреплены шаровые твэлы 1. Снизу через коллектор 2 подачи теплоносителя в сборку под давлением подается теплоноситель, поток которого распределяется коллектором 3 по зазорам между фиксирующими и теплоотводящими пластинами 8. Вода, обтекая шаровые твэлы 1, нагревается. Технический результат - улучшение теплоотдачи твэлов, повышение механической жесткости сборки, обеспечение фиксации твэлов в сборке, исключающее их взаимное истирание и, как следствие, загрязнение теплоносителя. 4 ил.
