RU 2264666 С2, 20.11.2005. RU 2120670 С1, 20.10.1998. ЕР 311037 В1, 10.02.1993. ЕР 422950 В1, 31.08.1994.
Имя заявителя:
Открытое акционерное общество "Машиностроительный завод" (RU)
Изобретатели:
Аксенов Петр Михайлович (RU) Лернер Александр Ефимович (RU) Лузан Юрий Васильевич (RU)
Патентообладатели:
Открытое акционерное общество "Машиностроительный завод" (RU)
Реферат

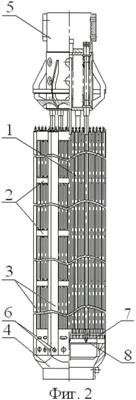

Изобретение относится к атомной энергетике, а именно к тепловыделяющим сборкам (ТВС) ядерных реакторов типа ВВЭР и РБМК. Тепловыделяющая сборка ядерного реактора содержит пучок твэлов, закрепленных в концевой несущей решетке и соединенных между собой дистанционирующими решетками, закрепленными на центральной трубе. Несущая решетка выполнена в виде перфорированной пластины с круглыми отверстиями, предназначенными для установки твэлов, направляющих каналов или несущих труб и центральной трубы, отверстиями для прохода теплоносителя, и установлена на хвостовике ТВС. Отверстия для прохода теплоносителя в решетке образованы пересечением первых перемычек, перпендикулярных граням пластины или ее наружному контуру, вторых перемычек, перпендикулярных первым, и третьих перемычек, ограничивающих круглые отверстия, при этом шаг первых перемычек равен (0,20,3)s, шаг вторых перемычек равен не более 0,8 s, где s - шаг отверстий для установки твэлов. Отверстия для прохода теплоносителя предпочтительно имеют ширину 2,02,5 мм и расположены симметрично относительно центральной оси решетки через 60°. Техническим результатом изобретения является совмещение функций несущей решетки и антидебризного фильтра с обеспечением требуемого для несущей решетки проливного сечения и прочности, а также улучшение ремонтопригодности ТВС. 2 з.п. ф-лы, 5 ил.
