Открытое акционерное общество "Машиностроительный завод" (RU)
Изобретатели:
Бабенко Юрий Николаевич (RU) Верещак Валерий Григорьевич (RU) Иванов Александр Викторович (RU) Одинцов Николай Владимирович (RU) Петров Игорь Валентинович (RU) Цирин Станислав Игоревич (RU) Перепелица Николай Иванович (RU) Пометько Рышард Сидорович (RU) Солонин Владимир Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Машиностроительный завод" (RU)
Реферат

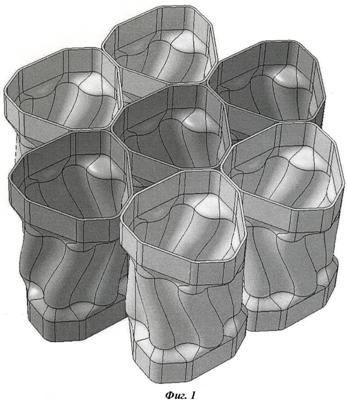

Изобретение относится к области ядерной техники и предназначено для использования в конструкциях дистанционирующих и перемешивающих решеток тепловыделяющих сборок (ТВС) энергетических ядерных реакторов. Структура решетки ТВС с треугольной схемой расположения твэлов состоит из ячеек. Ячейки имеют форму трубок с гранями и примыкают друг к другу этими гранями. Продольные оси этих граней параллельны оси ТВС и расположены в узлах треугольной сетки. Крайние части каждой ячейки имеют форму многогранника. В средней части, по крайней мере, группы ячеек выполнены канавки. Грани одной из крайних частей каждой из этих ячеек повернуты вокруг продольной оси ячейки относительно аналогичных граней другой крайней части этой же ячейки. Все грани параллельны продольной оси ячейки. Три несмежные грани расположены вокруг оси каждой ячейки с шагом 120° и имеют наибольшую одинаковую ширину по сравнению с другими гранями, с образованием при примыкании ячеек каналов для прохода теплоносителя. Изобретение позволяет повысить эксплуатационную надежность за счет повышения критического теплового потока вследствие образования протяженных поперечных течений вдоль рядов твэлов, которые вызывают эффективное перемешивание теплоносителя между ячейками без уноса жидкости с поверхности твэлов. 4 з.п. ф-лы, 5 ил.
