JP 10069792 А, 10.03.1998. US 2009/0303771 A1, 10.12.2009. US 2009/0134979 A1, 28.05.2009. RU 2378746 C1, 10.01.2010. RU 2123236 C1, 10.12.1998.
Имя заявителя:
Открытое акционерное общество "Ангстрем" (RU)
Изобретатели:
Гуминов Владимир Николаевич (RU) Абрамов Сергей Николаевич (RU)
Патентообладатели:
Открытое акционерное общество "Ангстрем" (RU)
Реферат

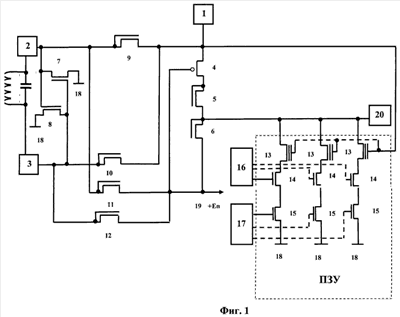

Изобретение относится к интегральным микросхемам радиочастотных идентификационных устройств. Техническим результатом является обеспечение уменьшения размеров кристалла интегральной микросхемы радиочастотного идентификатора, а также возможности записи индивидуального кода в блок элементов памяти постоянного запоминающего устройства. Устройство содержит вывод контактной площадки (1), связанный с управляющими затворами МОП-транзисторов с плавающим затвором запоминающих элементов (13), с истоками диодно-включенных n-канальных транзисторов (9 и 10), р-канального МОП транзистора (4), сток которого связан со стоком диодно-включенного n-канального транзистора (5), исток которого связан со стоком транзистора (13), со входом модулятора (20) и со стоком диодно-включенного n-канального транзистора (6), исток которого и затвор транзистора (4) подключены к шине положительного питания (+Еп) (19). Выводы контактных площадок (2 и 3) подключены к резонансному антенному контуру. Вывод (2) связан со стоками транзисторов (7), (9), (11) и затвором транзистора (8), вывод (3) связан со стоками транзисторов (8), (10), (12) и затвором транзистора (7). Стоки транзисторов (11 и 12) подключены к шине положительного питания (+Еп) (19). Истоки транзисторов (13) связаны со стоками адресных n-канальных МОП-транзисторов (14), истоки которых связаны со стоками адресных n-канальных МОП-транзисторов (15), истоки которых и стоки транзисторов (7) и (8) подключены к шине земли () (18). Затворы транзисторов (14) и (15) подключены к выходам дешифраторов строк (16) и столбцов (17) соответственно. 1 ил.
