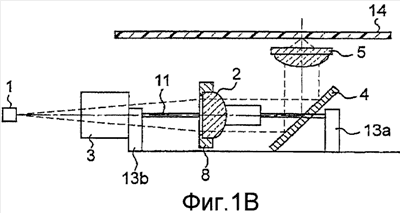

Предложено оптическое устройство считывания информации с компакт-диска с широким диапазоном коррекции сферической аберрации. Устройство включает линзу коррекции сферической аберрации, имеющую одну поверхность, сформированную с большей кривизной, чем другая поверхность, и скользящую часть, скользящую вдоль направляющего элемента. Выступающая часть скользящей части конфигурирована так, что она устанавливается в пределах боковой поверхности отражающей поверхности отражающего вверх зеркала, и часть линзы коррекции сферической аберрации, выступающая от держателя линзы, накладывается на отражающую поверхность отражающего вверх зеркала, когда линза коррекции сферической аберрации максимально приближается к отражающему вверх зеркалу. Техническими результатами являются уменьшение размеров устройства и увеличение диапазона коррекции сферической аберрации. 3 н. и 12 з.п. ф-лы, 8 ил.
