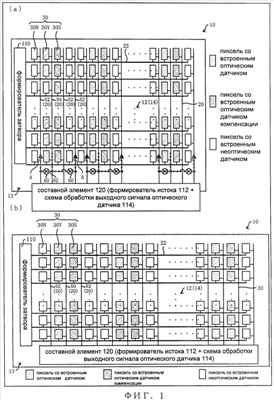

Изобретение относится к дисплейной панели, содержащей оптические датчики, размещенные в пикселях, и способу контроля дисплейной панели. Техническим результатом является обеспечение удобного контроля оптических датчиков дисплейной панели, уменьшение времени задержки выходного сигнала оптических датчиков. Дисплейная панель (10) с активной матрицей по настоящему изобретению содержит дисплейную часть (12), в которой расположены пиксели (30) и оптические датчики, выходной сигнал которых может быть подан на периферийную область (13) через линию (20) шины истока, в которой оптическая выходная линия (50) датчиков, используемая для передачи выходного сигнала, выполнена с возможностью электрического соединения с неоптической выходной линией (52) датчиков; и распределительный переключатель (60) выходов оптических датчиков, выполненный с возможностью соединения и разъединения оптической выходной линии (50) датчиков с неоптической выходной линией (52) датчиков. 2 н. и 6 з.п. ф-лы, 15 ил.
