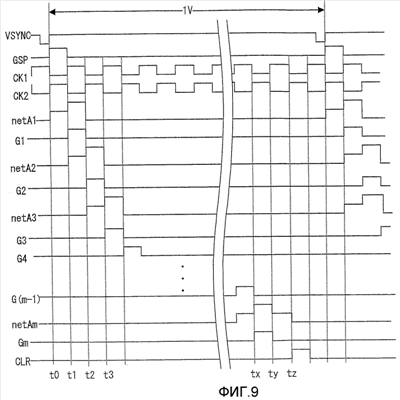

Изобретение относится к возбуждающей схеме дисплейной панели и сдвиговому регистру для использования в такой возбуждающей схеме дисплейной панели. Техническим результатом является расширение функциональных возможностей в части подавления нарушения отображения или увеличения нагрузки на источник питания. Раскрыта возбуждающая схема дисплейной панели, содержащая сдвиговый регистр, с которым модульные схемы для формирования сигналов выбора сигнальной линии (G1-Gm) соединяются пошагово для вывода импульсов, сформированных из сигналов выбора сигнальной линии (G1-Gm), последовательно от начального каскада до конечного каскада. В каждую из модульных схем вводятся синхросигналы (СК1 и СК2), либо сигнал импульса начала стробирования (GSP), сформированный на основе сигнала синхронизации (VSYNC) извне возбуждающей схемы дисплейной панели, либо сигналы выбора сигнальной линии (G1-Gm), сформированные в другом каскаде, и сигнал очистки (CLR). Сигнал очистки (CLR) активируется в случае, если сигнал синхронизации (VSYNC) является анормальным, и импульсы далее не выводятся из сдвигового регистра до начала следующего периода вертикального сканирования. 9 н. и 27 з.п. ф-лы, 42 ил.
