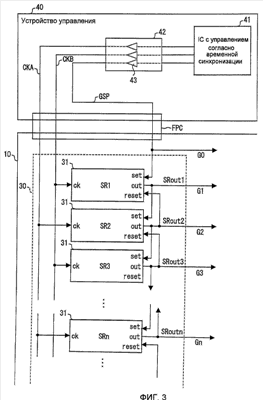

Изобретение относится к матричным дисплейным устройствам. Техническим результатом является предоставление дисплейного устройства, которое может препятствовать ухудшению качества отображения посредством корректировки паразитных емкостей, сформированных в каждом пикселе, без повышения затрат и увеличения площади схемы. Результат достигается тем, что дисплейное устройство содержит множество каскадов (31) сдвигового регистра, каждый из которых соответствует строке, драйвер (30) затвора для вывода стробирующего сигнала для включения переключающего элемента строки и драйвер истока для вывода сигнала данных согласно изображению, которое должно отображаться. Фиктивная линия (G0) предусмотрена в самой дальней строке (первой строке), находящейся на стороне начала сканирования стробирующего сигнала, и возбуждается посредством импульса начала стробирования (GSP), вводимого в сдвиговый регистр (SR1), соответствующий первой строке. 2 н. и 5 з.п. ф-лы, 19 ил.
