УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

Номер публикации патента: 2182731

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2001112567/09		Получить полное описание патента

Реферат

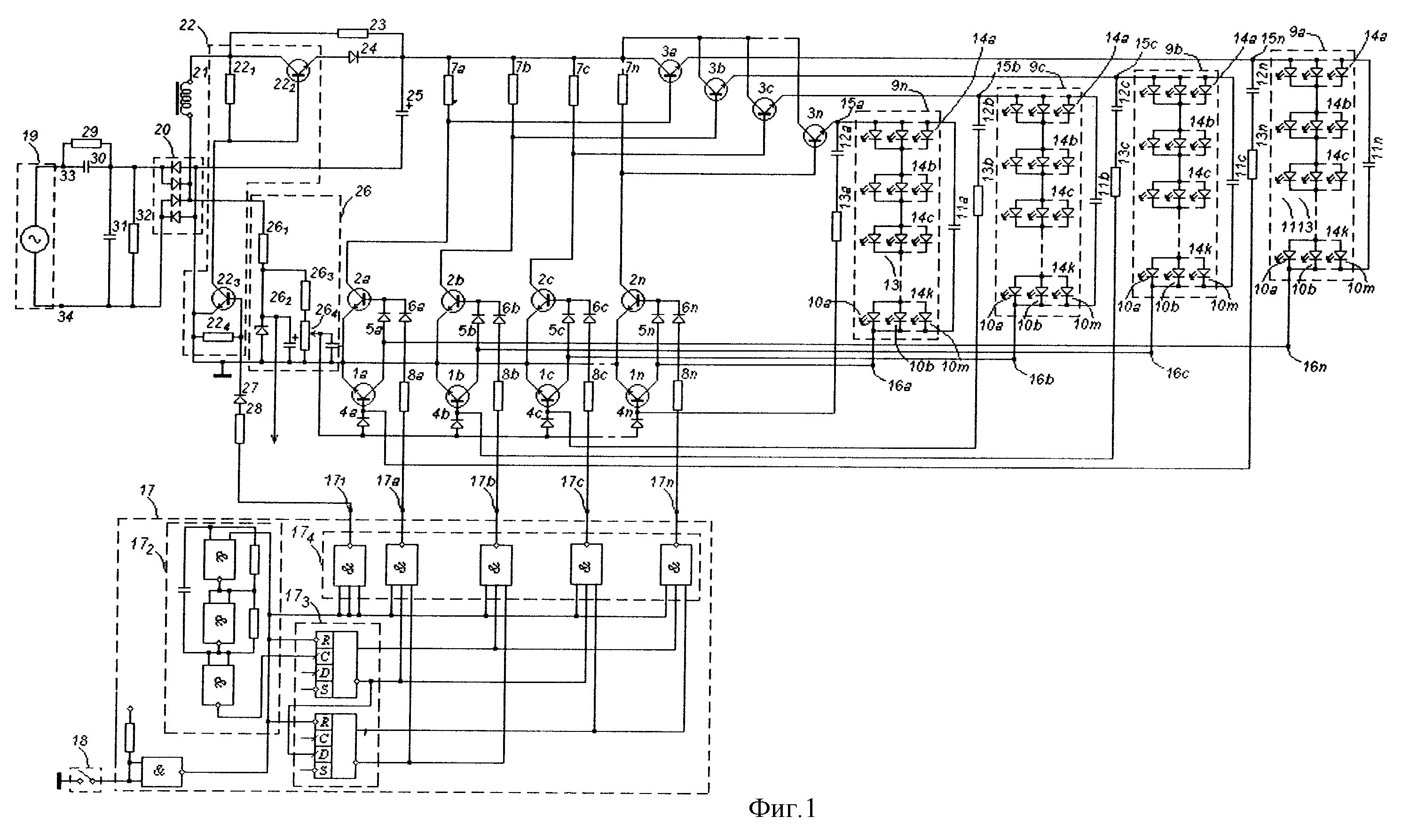

Изобретение относится к технической физике и может быть использовано, главным образом, в конструкциях светофоров, регулирующих движение автомобильного и железнодорожного транспорта, а также отображения информации на различных информационных световых табло, например рекламных щитах. Техническим результатом является повышение надежности и эффективности устройства. Устройство снабжено мостовым выпрямителем, электронным ключом с параллельно соединенным защитным дросселем, диодно-емкостным фильтром с уравнивающим резистором, динамическими и управляемыми по времени стабилизаторами тока с корректирующими цепями, узлом формирования управляющей последовательности импульсов и узлом формирования питающего напряжения для узла формирования управляющей последовательности импульсов и напряжения установки величины тока стабилизации. Матрица светодиодов состоит из n составляющих ее матриц, в которых последовательно соединенные между собой группы светодиодов выполнены в виде m параллельно соединенных и включенных в одинаковой полярности светодиодов. Каждая из матриц одной узловой точкой через регулирующий элемент соответствующего стабилизатора тока, управляющие по времени входы которых соединены с соответствующими выходами узла формирования управляющей последовательности импульсов, диодно-емкостный фильтр и электронный ключ подключена к выходу мостового выпрямителя, а другой узловой точкой подключена через измерительную цепь тока стабилизатора тока к общей шине мостового выпрямителя и диодно-емкостного фильтра. Одна из корректирующих цепей стабилизатора тока выполнена в виде конденсатора, параллельно подключенного к узловым точкам каждой составляющей матрицы, а вторая корректирующая цепь стабилизатора тока состоит из последовательно соединенных конденсатора и резистора, включенных в цепь положительной обратной связи стабилизатора тока. Управляющий вход электронного ключа подключен к соответствующему выходу узла формирования управляющей последовательности импульсов. 2 ил.
