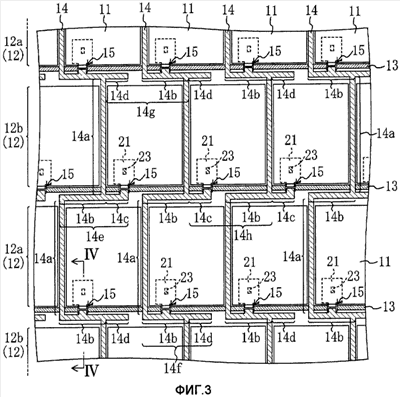

Изобретение относится к подложкам активных матриц и жидкокристаллическим устройствам отображения. Цель: уменьшение или предотвращение разницы между смежными рядами множества пиксельных электродов. Для чего подложка активной матрицы, содержит: множество пиксельных электродов, предоставленных в дельта-расположении, которое задает множество строк, и в котором примыкающие одни из множества пиксельных электродов расположены так, чтобы быть сдвинутыми друг от друга на предопределенный шаг в направлении строки; множество затворных шин, простирающихся параллельно друг другу в направлении строки, причем каждая предусмотрена между соответствующими пиксельными электродами; множество истоковых шин, простирающихся параллельно друг другу в направлении, пересекающем затворные шины, в то же время поочередно поворачивающие, причем каждая предусмотрена между соответствующими пиксельными электродами; и множество тонкопленочных транзисторов, подключенных к соответствующим пиксельным электродам, причем каждая из истоковых шин имеет множество первых линейных частей, множество вторых линейных частей, множество выступающих частей; и каждый из тонкопленочных транзисторов поочередно подключен к соответствующей первой или второй линейной части и к соответствующей выступающей части вдоль соответствующей истоковой шины, предусмотренной на одной стороне по отношению к соответствующей истоковой шине, и расположен в предопределенном положении в соответствующем пиксельном электроде. 2 н. и 1 з.п. ф-лы, 12 ил.
