SU 1234868 А1, 30.05.1984. RU 2309462 С1, 27.10.2007. SU 771704 А, 17.10.1980. SU 636664 А, 08.12.1978. ГРАБОВСКИЙ М.А. и др. ЛЕКЦИОННЫЕ ДЕМОНСТРАЦИИ ПО ФИЗИКЕ. / Под ред. В.И. ИВЕРОНОВОЙ. - М.: НАУКА, 1965, с.35-43.
Имя заявителя:
Савчук Александр Дмитриевич (RU)
Изобретатели:
Агапова Лидия Анатольевна (RU) Савчук Николай Александрович (RU) Савчук Александр Дмитриевич (RU)
Патентообладатели:
Савчук Александр Дмитриевич (RU)
Реферат

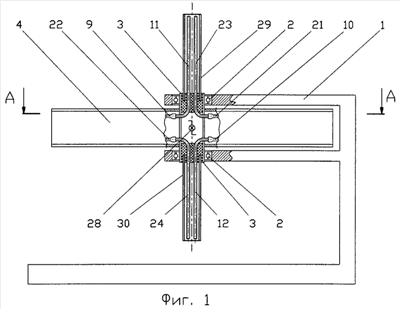

Изобретение относится к учебным приборам по физике и теоретической механике. Цилиндр 3 с полым диском 4 установлен с возможностью горизонтального вращения в подшипниковых узлах 2. Внутри полого диска 4 расположен датчик углового ускорения в виде параллельных направляющих 5 с грузом 6. Груз расположен между закрепленными эластичными емкостями 7 и 8. Емкости заполнены окрашенной жидкостью одного цвета и соединены трубками 9 и 10 с индикаторными прозрачными трубками 11 и 12. Индикаторные трубки расположены в торцах цилиндра вблизи оси вращения соответственно вверх и вниз. Внутри диска 4 также расположен датчик угловой скорости в виде симметричных двух радиальных перегородок 13 и 14 и двух перегородок 15 и 16 с ловушками для грузов 17 и 18. Между перегородками и перегородками с ловушками у боковой стенки полого диска закреплены две эластичные емкости 19 и 20. Эластичные емкости заполнены окрашенной жидкостью другого цвета и соединены трубками 21 и 22 с индикаторными прозрачными трубками 23 и 24. В центре цилиндра 3 закреплен источник света 28 для подсветки трубок 11, 12, 23 и 24. Трубки внутри цилиндра выполнены Г-образными, с внешней стороны торцов цилиндра установлены в прозрачные трубы 29 и 30, на поверхности которых выполнена общая градуировка. Техническим результатом изобретения является повышение надежности прибора и расширения демонстрационных возможностей. 2 ил.
