КОМПЛЕКС АВТОМАТИЗИРОВАННЫЙ УЧЕБНО - ЛАБОРАТОРНЫЙ ДЛЯ ИЗУЧЕНИЯ ПРОЦЕССОВ ФИЛЬТРОВАНИЯ С ИЗМЕРЕНИЯМИ И ОБРАБОТКОЙ РЕЗУЛЬТАТОВ В ПРОГРАММНОЙ СРЕДЕ LAB VIEW
Лабораторный стенд для фильтрования СЛК-011 [найдено 15.09.2008]. Найдено в Интернет: <http://www.spezlk.ru>. RU 2248942 С1, 27.03.2005. RU 76492 U1, 20.09.2008. RU 96686 U1, 10.08.2010. US 5624638 A, 29.04.1997.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Ванин Владимир Семенович (RU) Данилов Виталий Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

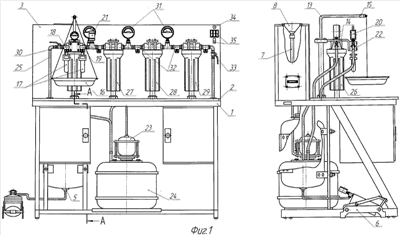

Изобретение относится к специальному оборудованию, предназначенному для изучения процессов фильтрования. Первый блок включает автономную систему подачи воды для проливки экспериментальных кювет, обеспечивающих визуальную фиксацию и демонстрацию уровня сжатия осадка. Мерная емкость подвешена к датчику массы и позволяет определить расход протекающей жидкости путем взвешивания. Механический манометр служит для измерения давления в системе, а преобразователь давления обеспечивает регистрацию выходных данных на твердый носитель. Второй блок содержит автономную насосную станцию с водонапорной магистралью, начинающейся и заканчивающейся в питательном баке. На участке водонапорной магистрали последовательно расположены кран для подачи воды, емкость для приготовления жидкости с примесями, три последовательно соединенные фильтра различной проницаемости, краны отбора жидкости, три механических манометра для визуального наблюдения за перепадами давления на фильтрах, кран слива. На вертикальной установочной поверхности стола размещена система управления и панель для снятия и обработки показаний в электронной вычислительной машине. Техническим результатом изобретения является обеспечение возможности демонстрации зависимости степени очистки воды от диаметра пор фильтрующих элементов и емкости фильтров и повышение точности и качества измерений. 2 ил.
