RU 2117915 С1, 20.08.1998. RU 68339 U1, 27.11.2007. ЕР 1304546 А1, 23.04.2003. US 4304121 А, 08.12.1981.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Казанский государственный технический университет им. А.Н. Туполева (RU)
Изобретатели:
Кривошеев Сергей Валентинович (RU) Тупаев Дмитрий Аликович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Казанский государственный технический университет им. А.Н. Туполева (RU)
Реферат

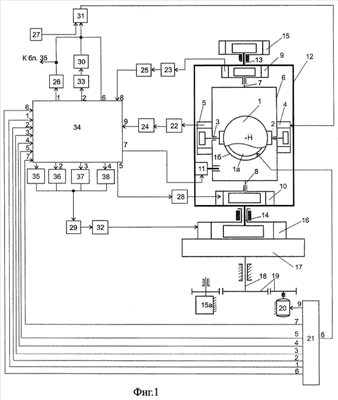

Изобретение относится к учебным приборам. Демонстрационный гиростабилизатор построен на базе индикаторного гиростабилизатора, содержащего трехстепенной гироскоп, состоящий из гироузла, который включает в себя гиромотор и внутреннюю раму. На полуосях гиромотора расположен первый датчик угла. На полуоси подвеса наружной рамы расположен второй датчик угла. Трехстепенной гироскоп установлен на стабилизируемой платформе, с полуосями которой кинематически связаны системный датчик угла и стабилизирующий мотор. Пульт управления задает режимы демонстрации и величину кинетического момента гироскопа. Логическое устройство состоит из семи управляемых коммутаторов и компаратора, арретира, установленного на стабилизируемой платформе. Вход арретира соединен с выходом седьмого коммутатора, первый управляемый вход которого подключен к седьмому выходу пульта управления. Второй управляемый вход подключен к выходу компаратора, вход которого одновременно соединен с входом усилителя мощности первого датчика моментов и с сигнальным выходом шестого коммутатора. Управляемый вход шестого коммутатора подключен к шестому выходу пульта управления, а сигнальный вход - одновременно к выходу второго фазочувствительного усилителя и к сигнальному входу четвертого коммутатора. Техническим результатом изобретения является расширение демонстрационных возможностей. 2 ил.
