Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

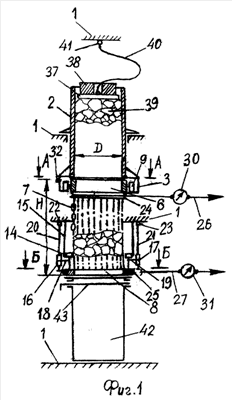

Изобретение относится к стендам для проведения экспериментальных исследований в лабораторных условиях. Устройство состоит из отрезка закрепленной на раме вертикально ориентированной трубы, на нижнем срезе которой закреплена кольцевая направляющая с уголковым профилем в поперечном сечении с вертикальной и горизонтальной полками. На горизонтальной полке размещено верхнее кольцо с возможностью его поворота в горизонтальной плоскости относительно этой направляющей. Кольцо снабжено закрепленными по его периметру с одинаковым шагом сварными круглозвенными цепями, нижние концы которых закреплены на другом, нижнем кольце с возможностью его поворота в горизонтальной плоскости и смещения в вертикальной плоскости. На верхнем кольце по его периметру установлены чередующиеся между собой катки с возможностью их вращения на горизонтальных и вертикальных осях и с возможностью взаимодействия катков соответственно с горизонтальной и вертикальной полками кольцевой направляющей. Крепление нижних концов круглозвенных цепей обеспечивается за счет их фиксации на нижнем кольце с помощью закрепленных на его внутренней поверхности радиально ориентированных штырей с возможностью их размещения внутри звеньев круглозвенных цепей. Длина выступающей части штырей равна ширине звеньев круглозвенных цепей. Концентрично по отношению к нижнему кольцу размещено дополнительное внутреннее кольцо с возможностью размещения между ним и нижним кольцом круглозвенных цепей. В отверстиях дополнительного внутреннего кольца размещены две пары диаметрально расположенных под прямым углом друг к другу штырей увеличенной длины с винтовой нарезкой на их концах и нажимной гайкой с возможностью ее упора во внутреннее кольцо. Внутреннее кольцо выполнено из упругого материала и сделано разрезным с возможностью его съема со штырей с винтовой нарезкой после свинчивания с них нажимных гаек. Длина круглозвенных цепей выбирается такой, чтобы вдоль них можно было смещать в вверх и вниз и фиксировать в нужном положении нижнее кольцо, задавая расстояния между верхним и нижним кольцами. На нижнем кольце по его периметру с одинаковым шагом на вертикальных осях установлены катки с возможностью их взаимодействия с внутренней цилиндрической поверхностью кожуха, закрепленного на раме, и диаметрально расположенные два дополнительных катка на съемных горизонтальных осях с возможностью их взаимодействия с вертикально ориентированными направляющими двутаврового профиля в поперечном сечении. Направляющие шарнирно подвешены к раме своими верхним концами с возможностью их поворота в плоскости, проходящей через оси дополнительных катков, в стороны от нижнего кольца и фиксации этих направляющих в повернутом положении относительно рамы. На верхнем и нижнем кольцах закреплены ободы с возможностью размещения в их желобах отрезков гибких элементов и с охватом ободов гибкими элементами на угле, близком к 360 градусам. При этом один конец каждого гибкого элемента закреплен на ободе, а второй снабжен динамометром и кинематически связан с приводом. Верхнее кольцо снабжено стопорным приспособлением с возможностью фиксации верхнего кольца относительно кольцевой направляющей. Цилиндрический кожух выполнен с вертикальным щелевым вырезом с возможностью размещения в нем сбегающей с нижнего кольца ветви гибкого элемента. Во внутренней полости отрезка трубы размещена с зазором в горизонтальной плоскости круглая плита с возможностью размещения на ней сменных грузов и взаимодействия с находящейся во внутренней полости отрезка трубы пробы руды. Плита с помощью гибкого элемента, длина которого равна высоте отрезка трубы, кинематически связана с рамой при размещении точки крепления гибкого элемента к раме по оси симметрии отрезка трубы. Под нижним кольцом на раме установлен контейнер с размещенной в его верхней части шиберной заслонкой с возможностью приема и размещения в контейнере пробы руды. Технический результат заключается в возможности в лабораторных условиях определять силовые и кинематические характеристики цепного затвора для рудоспуска для условий выпуска крупнокусковой руды из рудоспуска при различных вариантах размещения поворотного кольца - верхнем и нижнем. 5 ил.
