| УСТРОЙСТВО СВЯЗИ ДЛЯ ДИСТАНЦИОННОГО КОНТРОЛЯ ПО ТРУБОПРОВОДНОМУ КАНАЛУ |  |
Номер публикации патента: 2170952 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G08C019/08 | | Аналоги изобретения: | RU 2053567 C1, 27.01.1996. RU 2018965 C1, 30.08.1994. US 4090170, 16.05.1978. EP 0125433 A1, 21.11.1984. US 5233355 A, 03.08.1993. |
| Имя заявителя: | Общество с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ" | | Изобретатели: | Бойко С.И.
Петров Н.А.
Щелкунов Ю.Н. | | Патентообладатели: | Общество с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ" |
Реферат | |

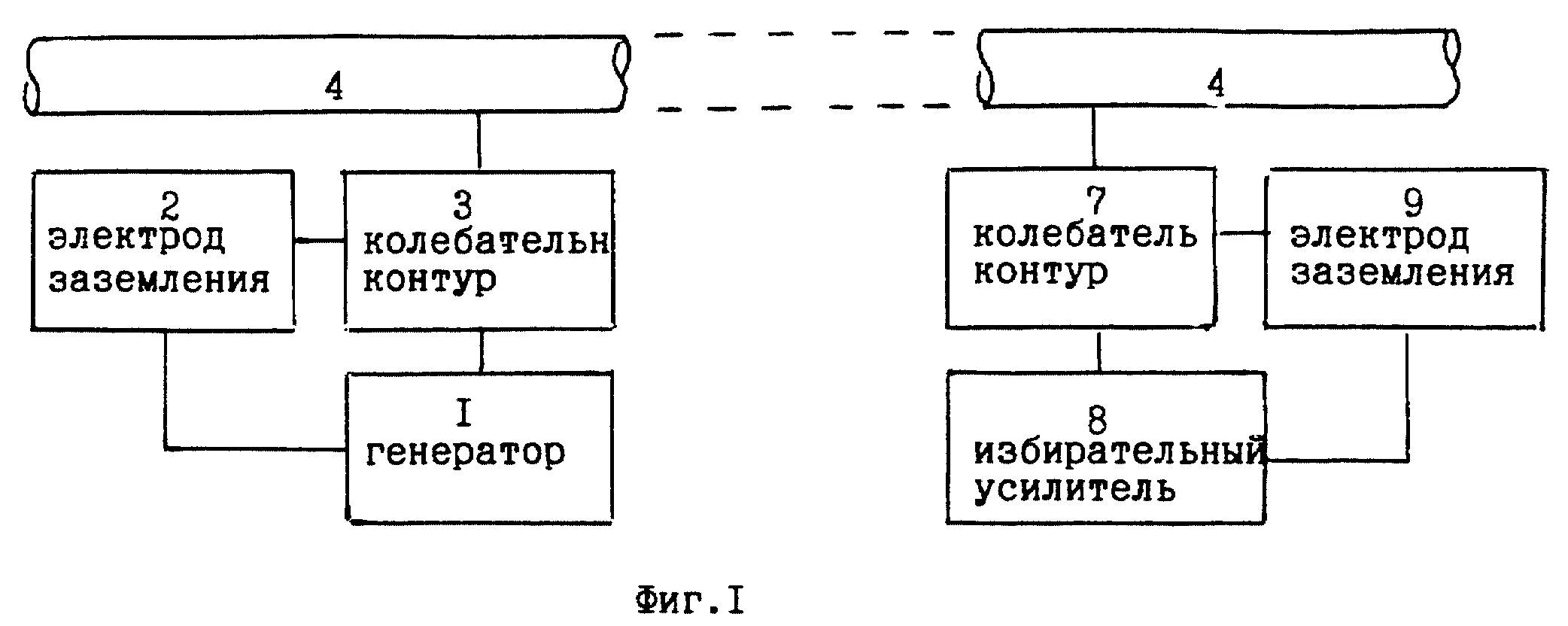

Изобретение относится к системам передачи электрических сигналов и предназначено для организации канала связи по магистральному трубопроводу. Техническим результатом, достигаемым при реализации изобретения, является повышение коэффициента полезного действия и эксплуатационной надежности устройства. Устройство связи для дистанционного контроля включает трубопровод, передающий блок, в состав которого входят электрод заземления, генератор информационного сигнала и колебательный контур, и приемный блок, в состав которого входят электрод заземления, избирательный усилитель и колебательный контур, причем каждый из колебательных контуров состоит из катушки индуктивности и цилиндрического конденсатора, одной обкладкой которого служит металлическая стенка трубопровода, а другой обкладкой - электропроводящий материал, нанесенный на изоляцию трубопровода в местах передачи и приема информационного сигнала, и колебательные контуры передающего и приемного блоков имеют резонансную частоту, равную частоте информационного сигнала. 3 ил.
|
